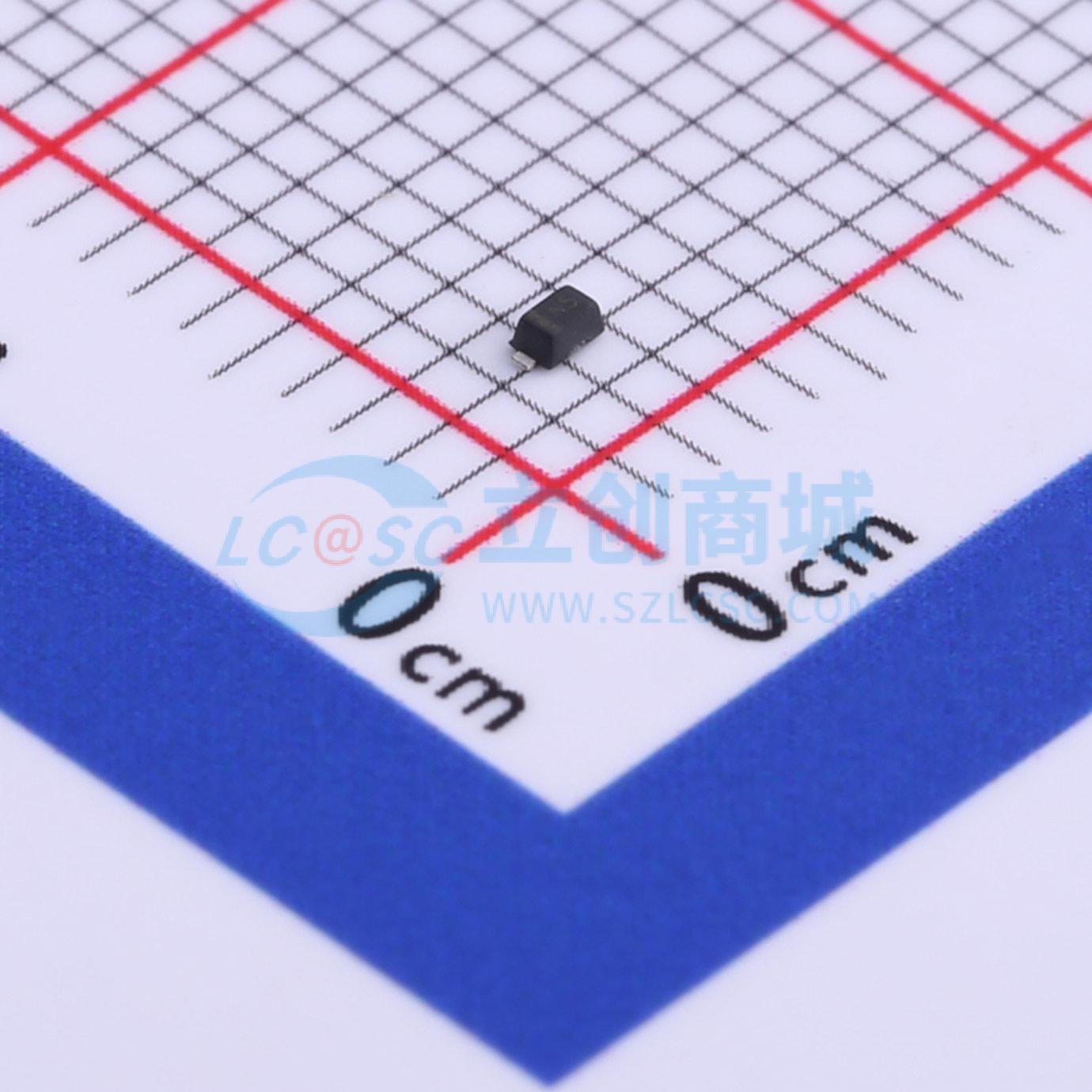

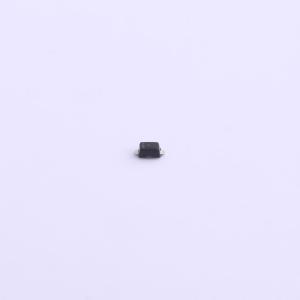

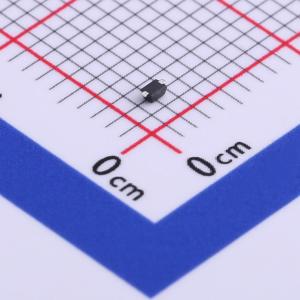

温馨提醒：图片仅供参考，商品以实物为准
TPESD5Z24
24V 3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：150W 峰值脉冲功率（tp = 8/20μs）。 高速数据线瞬态保护，符合 IEC 61000-4-2（ESD）±15kV（空气），±8kV（接触）；IEC 61000-4-4（EFT）40A（5/50ns）。 保护一个电源或 I/O 端口。 低泄漏电流。 低工作和钳位电压。 固态硅雪崩技术。应用：手机及配件。 个人数字助理
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD5Z24
- 商品编号
- C521905
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 56V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品特性
- 150瓦峰值脉冲功率（tp = 8/20µs）
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 保护一个电源或I/O端口
- 低漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏、USB2.0
