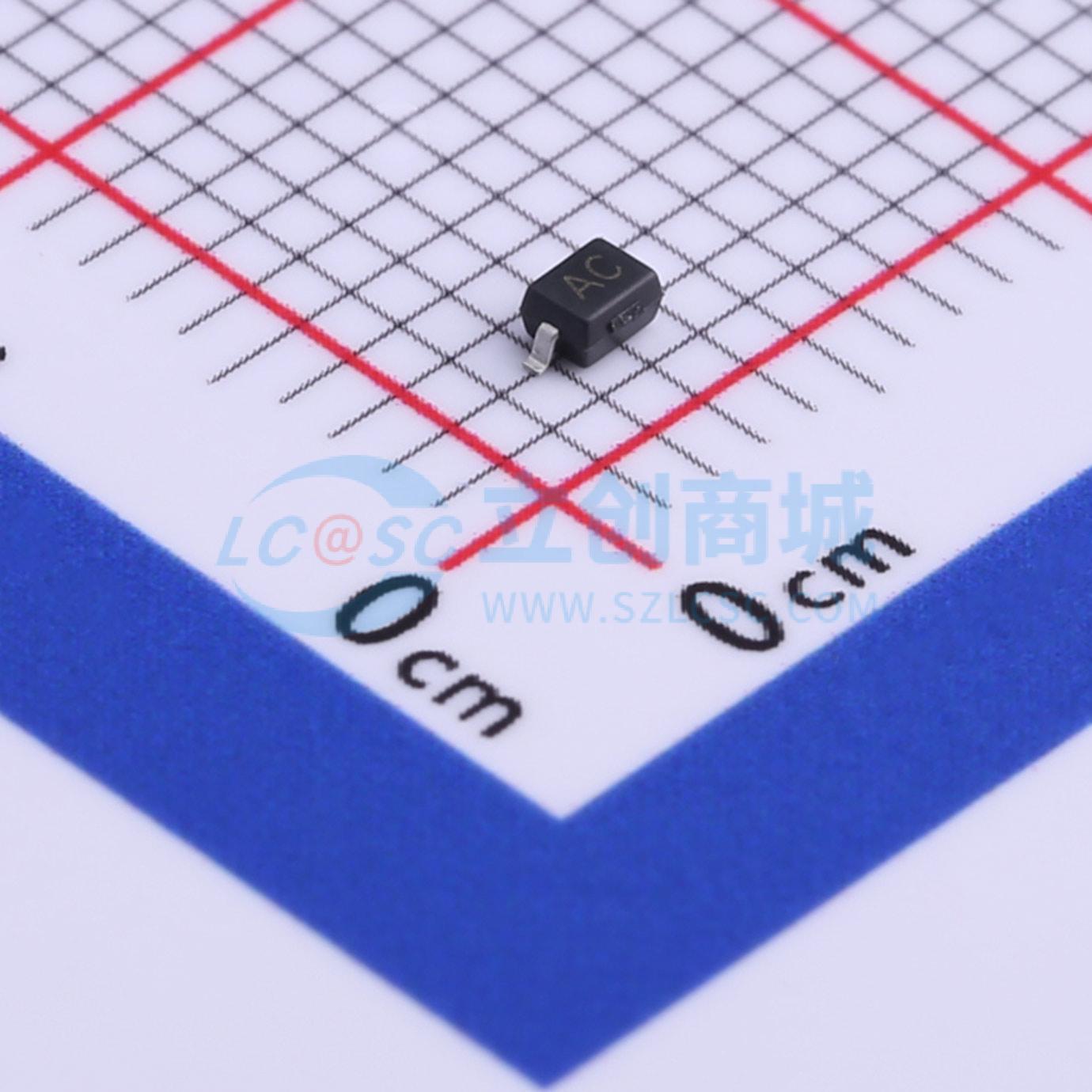

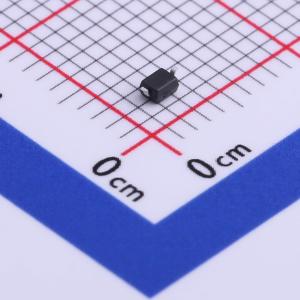

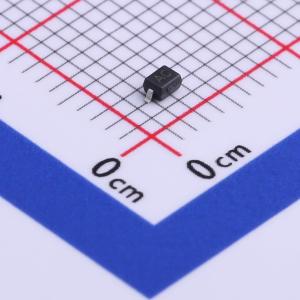

温馨提醒：图片仅供参考，商品以实物为准
TPGC05C
TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPGC05C
- 商品编号
- C521913
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 19V | |
| 击穿电压 | 8V | |
| 反向电流(Ir) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1pF |
商品特性
- 350W 峰值脉冲功率（8/20μs）
- 超低电容：典型值 1.0 pF
- 超低泄漏：纳安级
- 低工作电压：3.3V、5V、8V、12V、15V、18V、24V、30V
- 低钳位电压
- 保护一条电源线或数据线
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- 符合 RoHS 标准
应用领域
- USB 端口
- 智能手机
- 无线系统
- 以太网 10/100/1000 Base T
