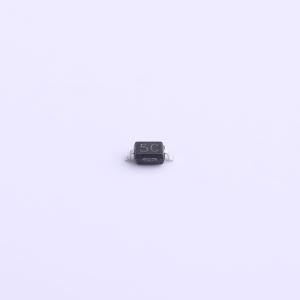

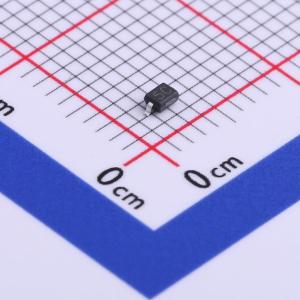

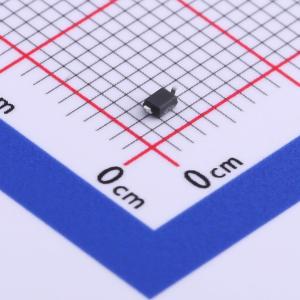

ESD5V0B03-323
超低电容单线路ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5V0B03-323
- 商品编号
- C521915
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 数据线瞬态保护，符合 IEC 61000-4-2 (ESD) ±201x1（空气）、±201x1（接触），IEC 61000-4-4 (EFT) 40A (tp = 5/50ns)，电缆放电事件 (CDE)
- 保护一条数据或 I/O 线
- 低电容：0.3pF
- 低钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- 手机及配件
- 数字视频接口 (DVI)
- 显示端口
- MDDI 端口
- USB 端口
- PCI Express
- 串行 ATA
