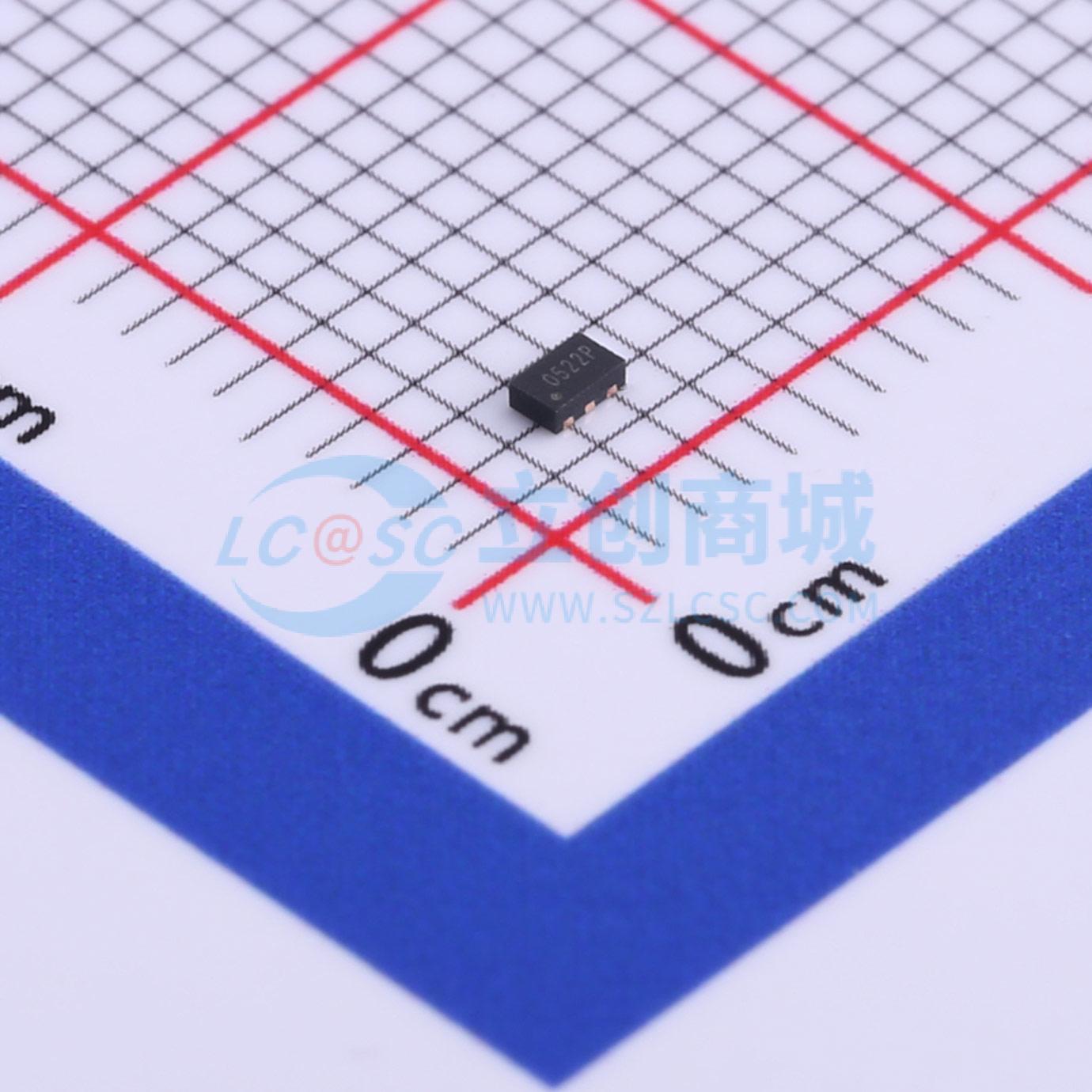

温馨提醒：图片仅供参考，商品以实物为准
TPESD0522P
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容2线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD0522P
- 商品编号
- C521925
- 商品封装
- UDFN-6(1x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 超低电容，典型值为0.5pF
- 低工作电压：5.0V
- 低钳位电压
- IEC61000−4−4（电快速瞬变脉冲群抗扰度）40A（5/50ns）
- IEC61000-4-5（浪涌抗扰度）5A（5/50ns）
应用领域
- USB 2.0
- HDMI 1.3
- SATA和eSATA
- DVI
- IEEE 1394
- PCI Express
- 便携式电子设备
- 笔记本电脑
