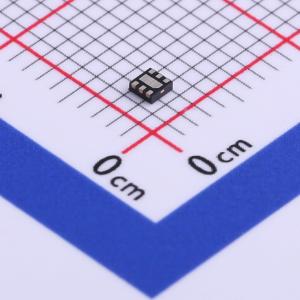

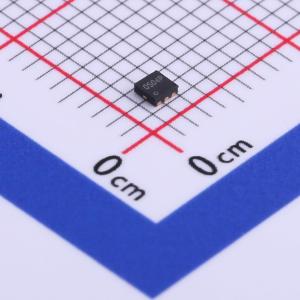

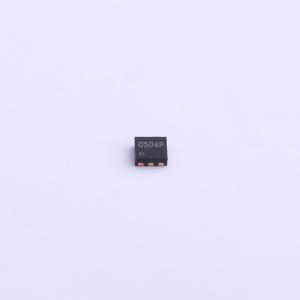

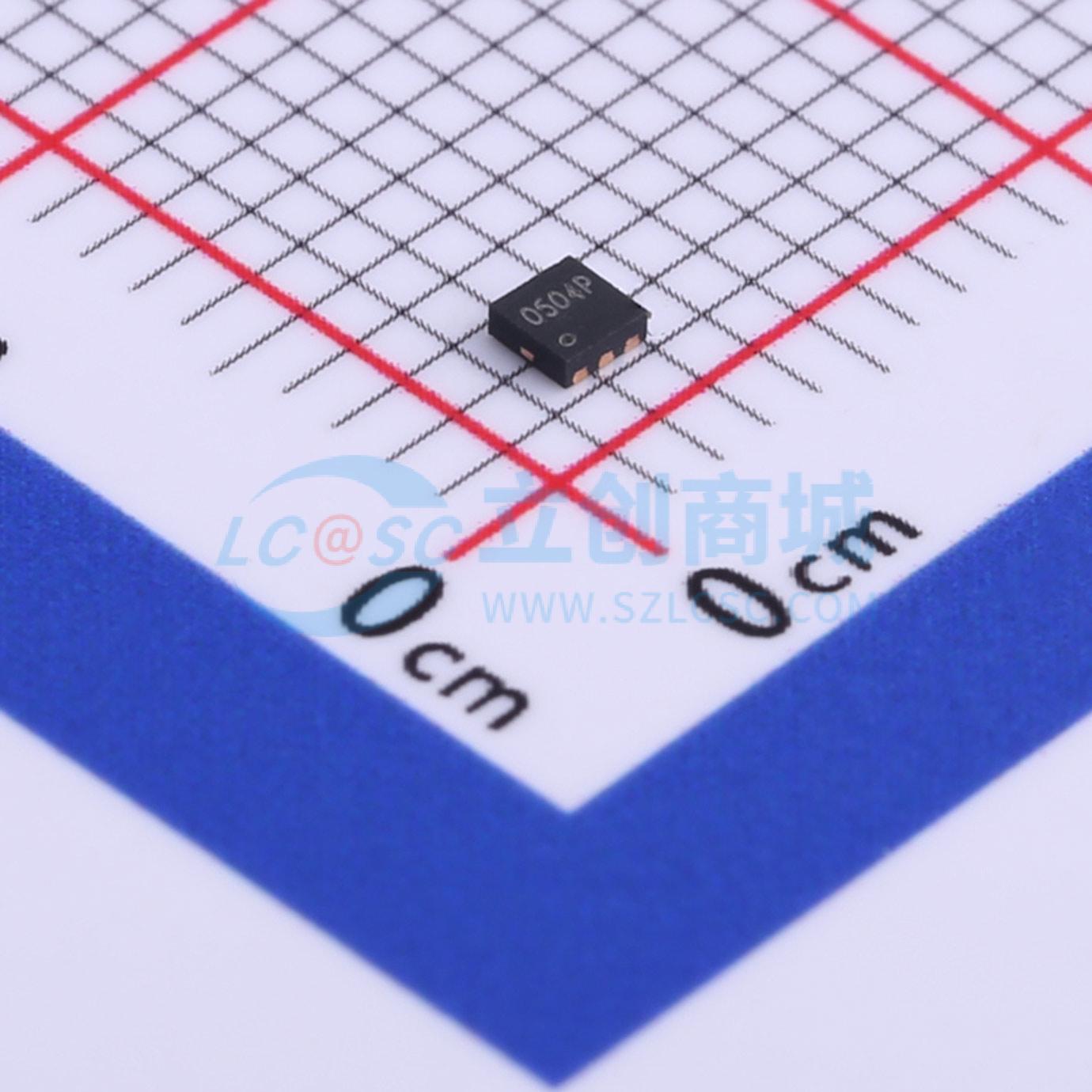

TPESD0504P
ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容4线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD0504P
- 商品编号
- C521926
- 商品封装
- VTDFN-6-EP(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.2pF |
商品特性
- 保护四条I/O线和一条Vcc线
- 低电容
- 工作电压：5V
- 低漏电流
- 响应时间<1ns
- 高速接口低电容（<1.2pF）
- 至3.0GHz无插入损耗
- 固态硅雪崩技术
- 符合MSL 1要求
- IEC61000-4-2（ESD）±15kV（空气），±8kV（接触）
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（浪涌）5A（8/20μs）
应用领域
- 数字视频接口（DVI）
- 10/100/1000以太网
- USB 1.1/2.0/OTG
- IEEE 1394火线端口
- 投影电视
- 显示器和平板显示器
- 笔记本电脑
- 机顶盒
