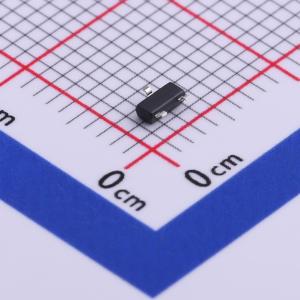

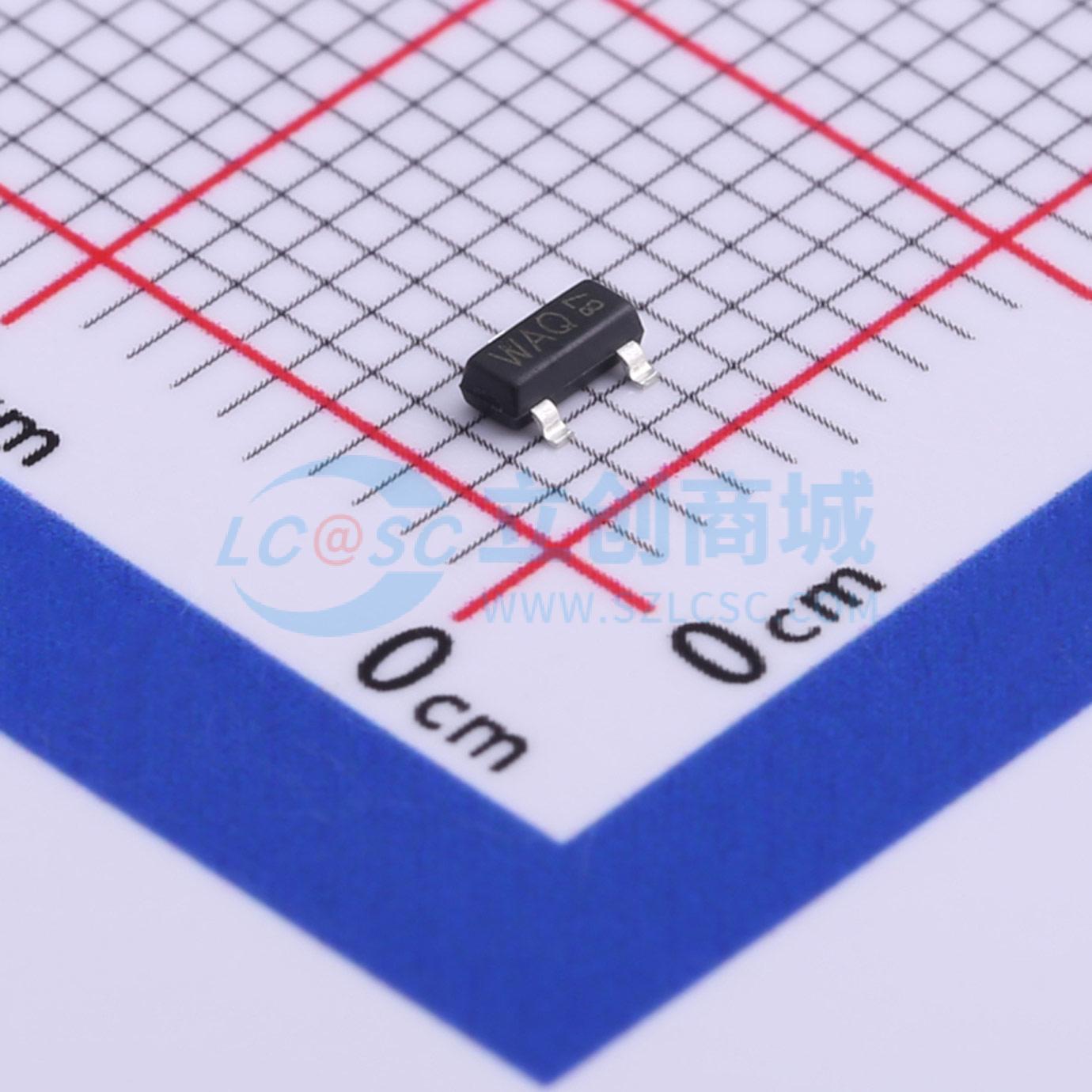

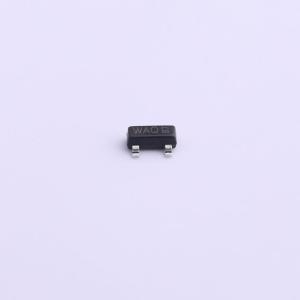

TPESD05LUS3
超低电容ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：(×1.5pF)。 低钳位电压。 工作电压：5V。 低泄漏电流。 IEC 61000-4-2 (ESD)：±15kV（空气），±8kV（接触）。 IEC 61000-4-4 (EFT)：40A（5/50ns）。应用：USB2.0 和 USB3.0。 HDMI 1.3 和 HDMI 1.4
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD05LUS3
- 商品编号
- C521941
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；1pF |
商品特性
- 超低电容（< 1.5pF）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- IEC 61000-4-2（静电放电）±15kV（空气放电），±8kV（接触放电）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
应用领域
- USB2.0和USB3.0
- HDMI 1.3和HDMI 1.4
- DVI
- 个人数字助理（PDA）
