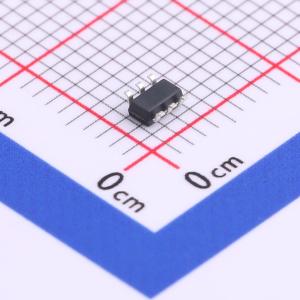

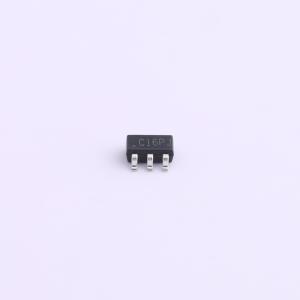

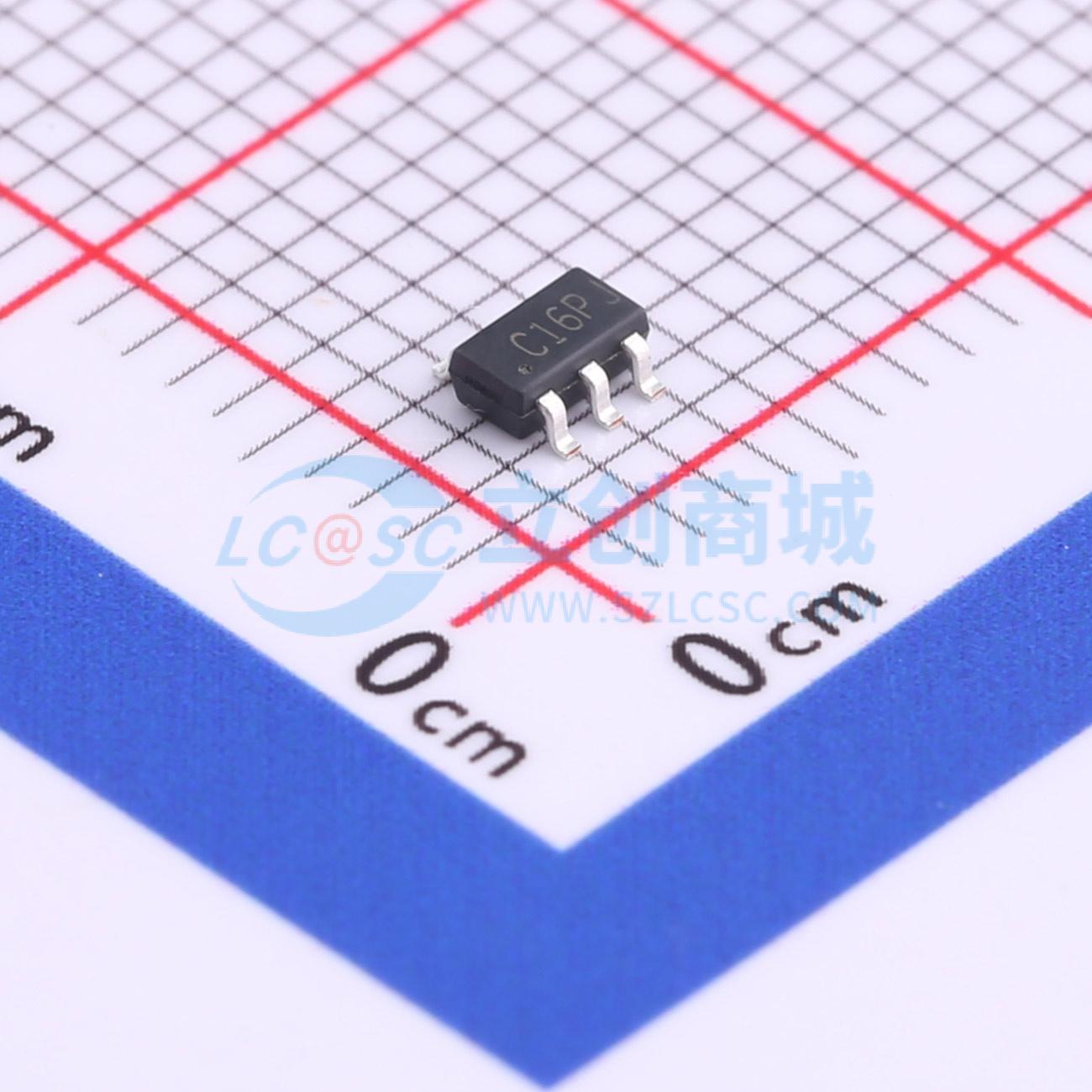

TPESD0504S6
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容4线+VCC静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD0504S6
- 商品编号
- C521952
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16.5V | |
| 击穿电压 | 8V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.35pF；0.65pF |
商品特性
- 反向隔离电压：最大5V
- 每条线路符合IEC61000-4-2（静电放电）的瞬态保护：±30kV（接触放电）；符合IEC61000-4-5（浪涌）：5A（8/20μs）
- 低电容：C_I/O - GND典型值为0.65 pF
- C_I/O - GND典型值为0.35 pF（Vcc = 5V）
- 超低泄漏电流：I_R典型值< 1 nA
- 低钳位电压：在I_PP = 16 A（传输线脉冲）时，V_CL = 16.5 V
- 固态硅技术
应用领域
- USB2.0
- HDMI 1.3
- SATA和eSATA
- DVI
- IEEE 1394
- PCI Express
- 便携式电子设备
- 笔记本电脑
