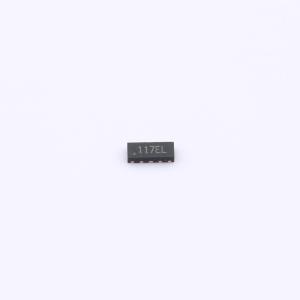

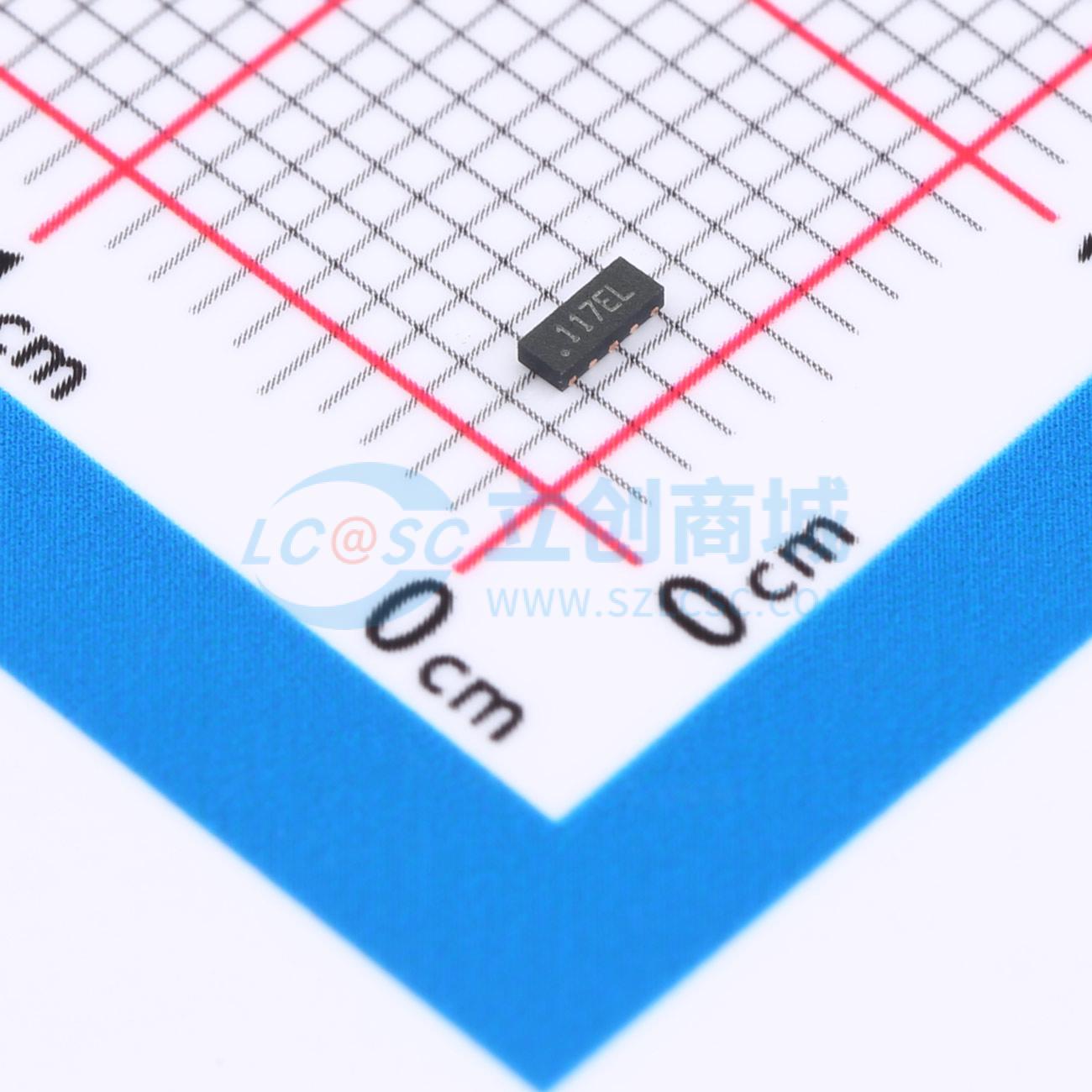

TP1045-04F
ESD 5V截止 峰值浪涌电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：每线120瓦峰值脉冲功率（tp=8/20μs）。 低电容：典型值0.3pF（I/O到I/O）。 低工作电压：5V。 符合RoHS标准。 IEC61000-4-2（ESD）±25kV（空气），±20kV（接触）。 IEC61000-4-4（EFT）40A（5/50ns）。应用：高清多媒体接口（HDMI）。 数字视频接口（DVI）
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP1045-04F
- 商品编号
- C521977
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 每线路120瓦峰值脉冲功率（ρ = 8/20μs）
- 低电容：典型值0.3pF（I/O到I/O）
- 低工作电压：5V
- 符合RoHS标准
- IEC61000 - 4 - 2（静电放电）±25kV（空气），±20kV（接触）
- IEC61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）4.5A（8/20μs）
应用领域
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）
- MDDI端口
- 高速串行计算机扩展总线标准（PCI Express）
- 串行高级技术附件（Serial ATA）
