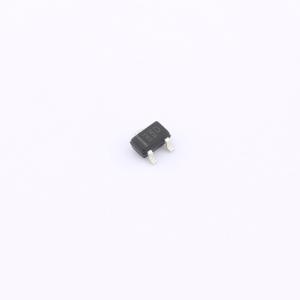

温馨提醒：图片仅供参考，商品以实物为准
TPD2E007DCKR-TP
ESD 13.5V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPD2E007DCKR-TP
- 商品编号
- C521964
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.029333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 13.5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 65W@8/20us | |
| 击穿电压 | 14V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 7nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 9pF |
商品特性
- 超低泄漏：纳安级
- 工作电压：±13.5V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±15kV
- 接触放电：±8kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）6A（8/20μs）
- IEC 61000-4-2（静电放电）抗扰度测试
- 符合RoHS标准
应用领域
- 手机
- 音频接口连接
- 消费电子（数字视频录像机、机顶盒、电视）
- 工业接口（RS-232、RS-485、RS-422、低压差分信号）
