温馨提醒：图片仅供参考，商品以实物为准

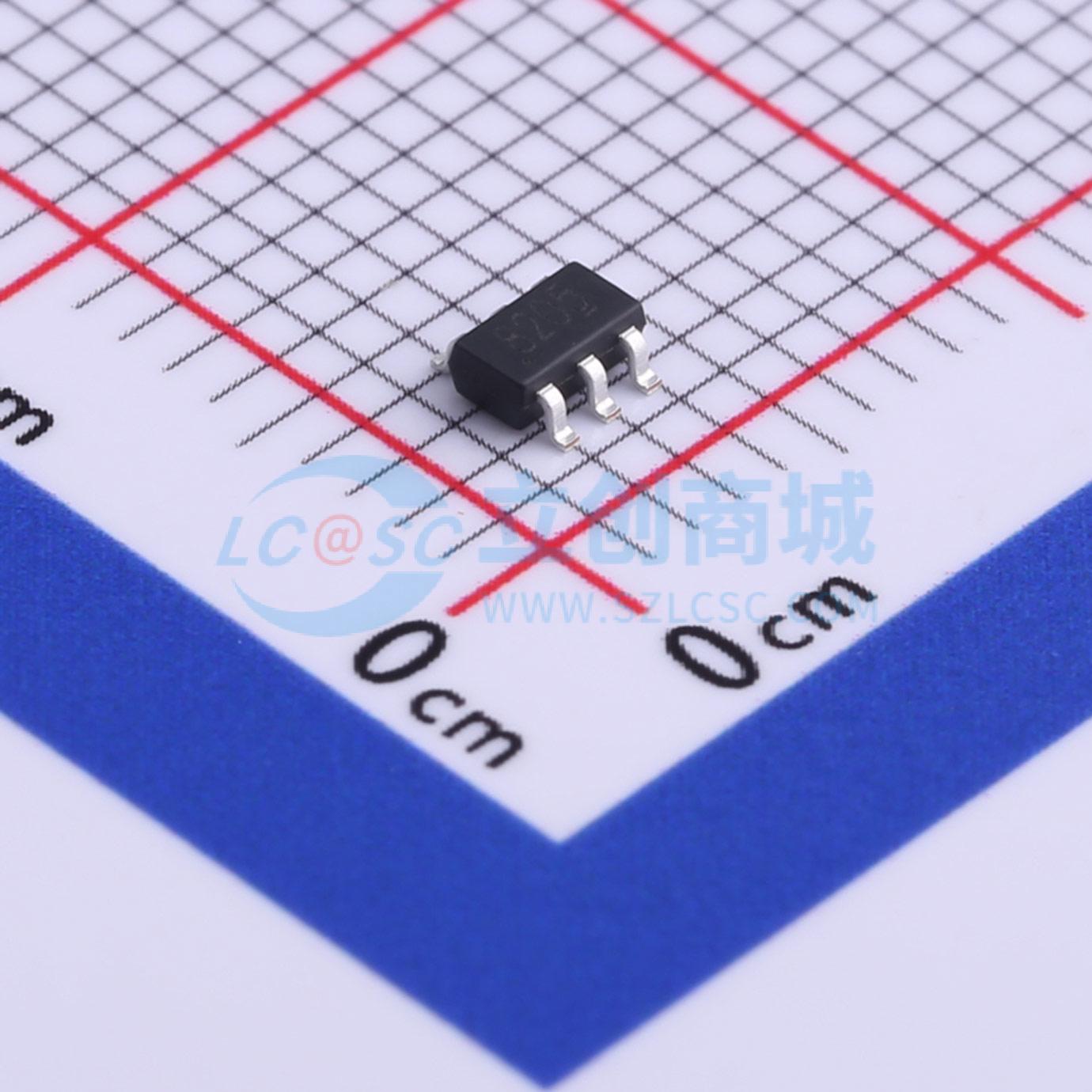

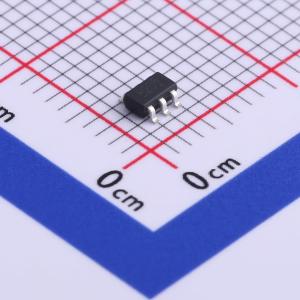

TPM8205TS6
2个N沟道 耐压:20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：Rds(on)=20mΩ @VGS=4.5V。Rds(on)=28mΩ @VGS=2.5V。SOT23-6封装。应用：锂电池充电保护（仅用于锂电池保护器）
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM8205TS6
- 商品编号
- C521975
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 40mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 400mV | |
| 栅极电荷量(Qg) | 8nC@4.5V | |
| 输入电容(Ciss) | 480pF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 290pF |
商品特性
- 20、6A,VGS = 4.5V 时 Rds(on) = 20mΩ
- VGS = 2.5V 时 Rds(on) = 28mΩ
- SOT23-6 封装
- 符合 RoHS 标准
应用领域
- 锂电池充电保护(仅用于锂电池保护器)
