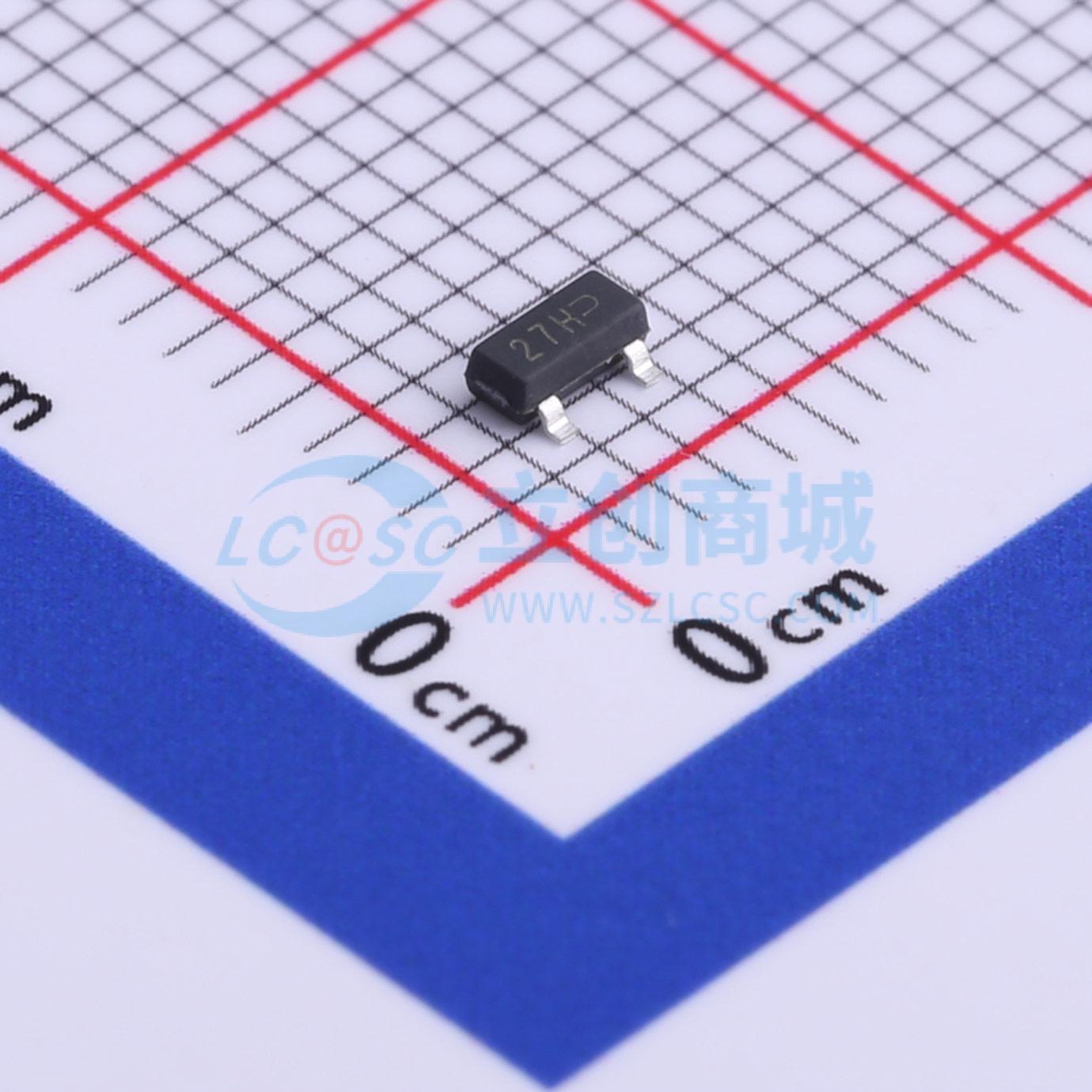

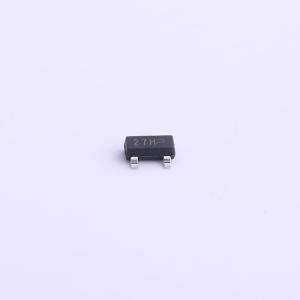

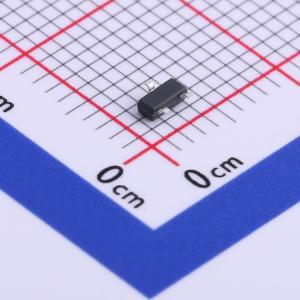

温馨提醒：图片仅供参考，商品以实物为准
TPET24CUS3
ESD 24V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：150瓦峰值脉冲功率（tp = 8/20μs）。 高速数据线的瞬态保护，符合IEC 61000-4-2（ESD）±15kV（空气），±8kV（接触），IEC 61000-4-4（EFT）40A（5/50ns）。 工作电压：3.3V、5V、12V、15V、24V。 保护一条双向线路或两条单向线路。 低工作电压和钳位电压。 固态硅雪崩技术。应用：USB电源和数据线保护。 显示器和平板显示器
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPET24CUS3
- 商品编号
- C521946
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1mA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 33pF |
商品特性
- 150瓦峰值脉冲功率（tp = 8/20μs）
- 高速数据线瞬态保护，符合IEC 61000-4-2（ESD）±15kV（空气）、±8kV（接触），IEC 61000-4-4（EFT）40A（5/50ns）标准
- 工作电压：3.3V、5V、12V、15V、24V
- 保护一条双向线路或两条单向线路
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- USB电源和数据线保护
- 监视器和平板显示器
- I²C总线保护、便携式仪器、机顶盒
