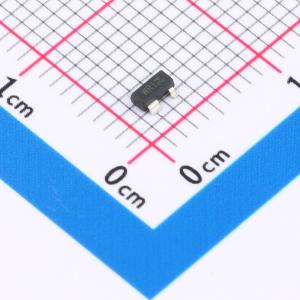

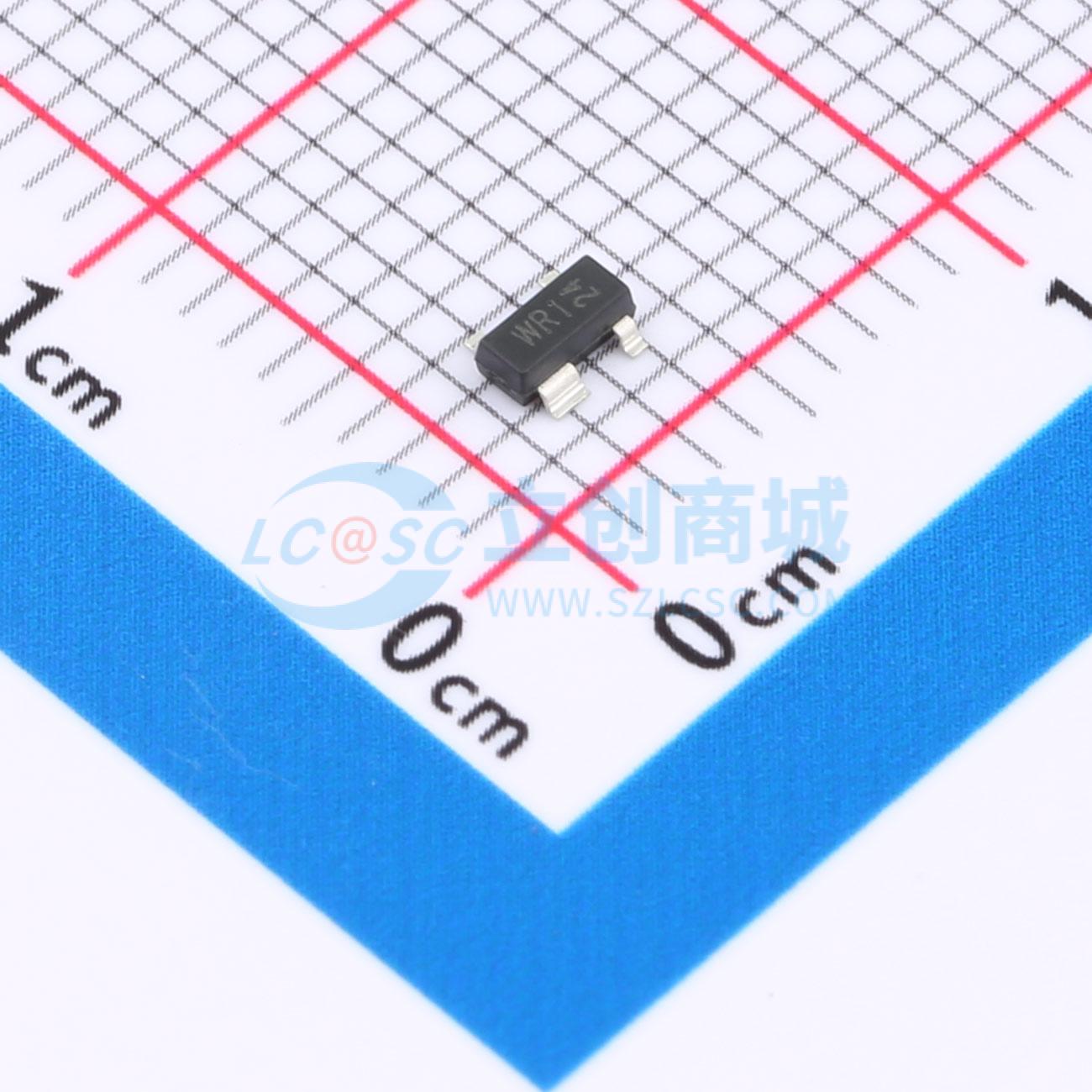

TPESD0502S4
ESD 5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：典型值0.3pF。 超低泄漏：nA级别。 工作电压：5V。 低钳位电压。 4引脚SOT-143封装。 保护两条数据线和一条电源线。应用：手机及配件。 笔记本电脑和手持设备
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD0502S4
- 商品编号
- C521951
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 超低电容：典型值0.3pF
- 超低泄漏：纳安级
- 工作电压：5V
- 低钳位电压
- 4引脚SOT-143封装
- 保护两条数据线和一条电源线
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±25kV
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（雷击）3A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 笔记本电脑和手持设备
- 个人数字助理
- 便携式仪器
- 数码相机
- 外设
- 音频播放器、键盘、侧键、液晶显示器
- USB 2.0
