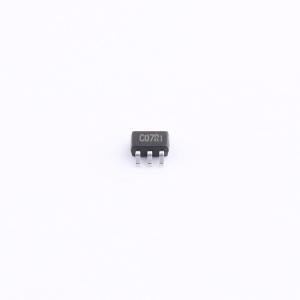

温馨提醒：图片仅供参考，商品以实物为准
TPESD0504C6
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD保护4个高速I/O通道。 为每个通道提供ESD保护，符合IEC 61000-4-2 (ESD) ±10kV（空气放电），±14kV（接触放电）。 IEC 61000-4-4 (EFT) (5/50ms) 3级，I/O为20A，电源为80A。应用：USB2.0电源和数据线保护
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD0504C6
- 商品编号
- C521930
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 击穿电压 | 9V | |
| 反向电流(Ir) | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.3pF |
商品特性
- 为4个高速I/O通道提供ESD保护
- 为每个通道提供符合IEC 61000-4-2 (ESD)标准的ESD保护，±18kV（空气放电），±14kV（接触放电）
- 符合IEC 61000-4-4 (EFT) (5/50ns) 3级标准，I/O端20A，电源端80A
- 符合IEC 61000-4-5 (雷电) 6.5A (8/20μs)标准
- 适用于低于5V的工作电压
- 低电容：典型值1.3pF
- 快速导通，低钳位电压
- 带有内部等效TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 固态硅雪崩和有源电路触发技术
- 有环保产品可供选择
应用领域
- USB2.0电源和数据线保护
- 笔记本电脑和个人电脑
- 显示器和平板显示器
- IEEE 1394火线端口
- 视频图形卡
- SIM卡端口
