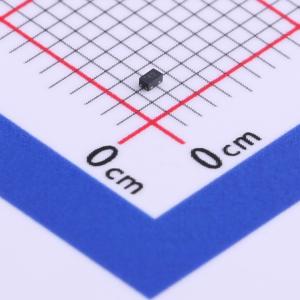

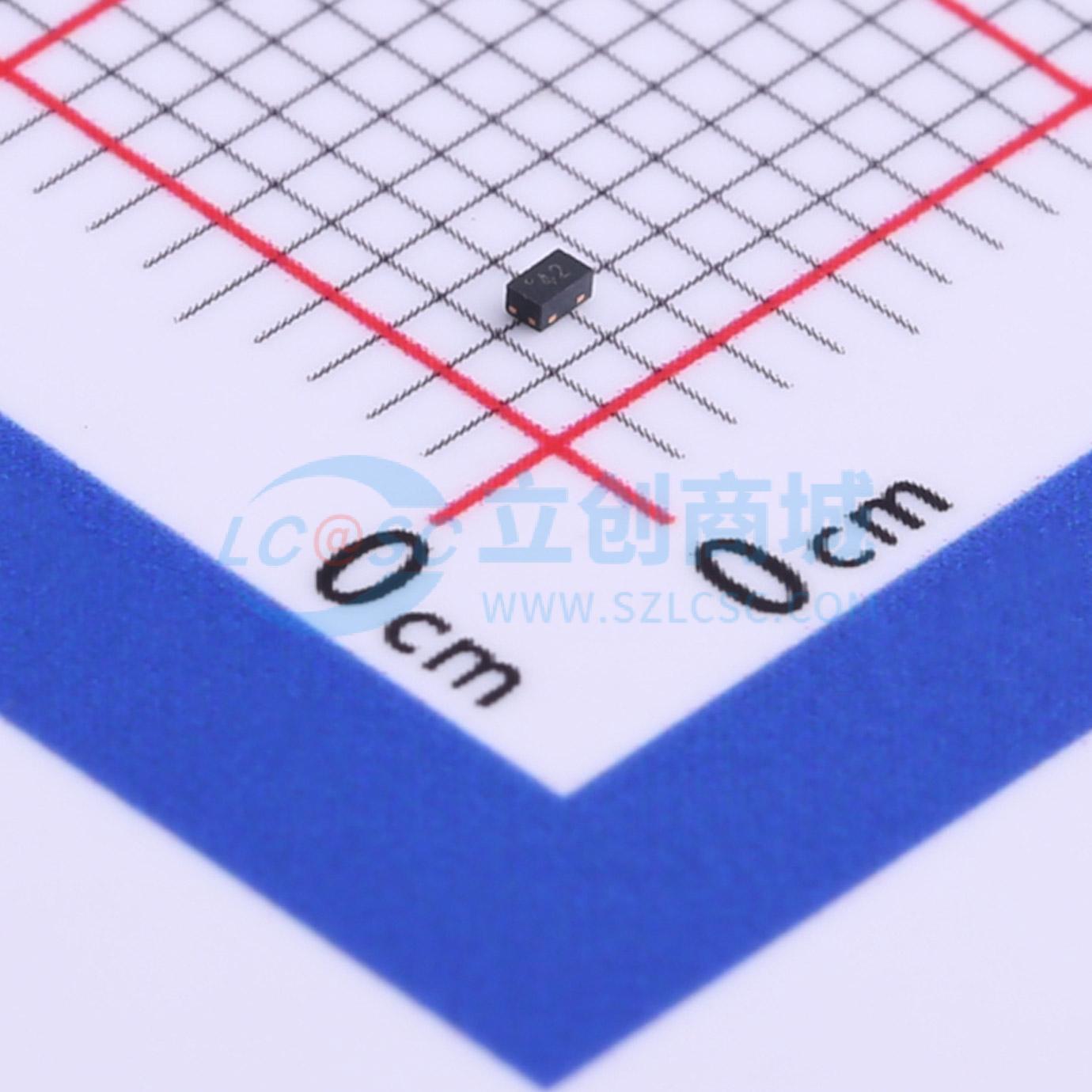

ESD5V0B2-DFN3
5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5V0B2-DFN3
- 商品编号
- C521919
- 商品封装
- DFN1006-3
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 2pF |
商品特性
- 超小型封装：1.0x0.6x0.5 mm
- 极低电容：典型值2.5 pF
- 超低漏电流：纳安级别
- 低工作电压：5V
- 低钳位电压
- 3引脚无引脚封装
- 最多可保护2条线路
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±15kV
- 接触放电：±8kV
- IEC61000-4-4（EFT）40A（5/50ns）
- 符合RoHS标准
应用领域
- 手机及配件
- 数字视频接口（DVI）
- 显示端口
- MDDI端口
- USB端口
- PCI Express
- 串行ATA
