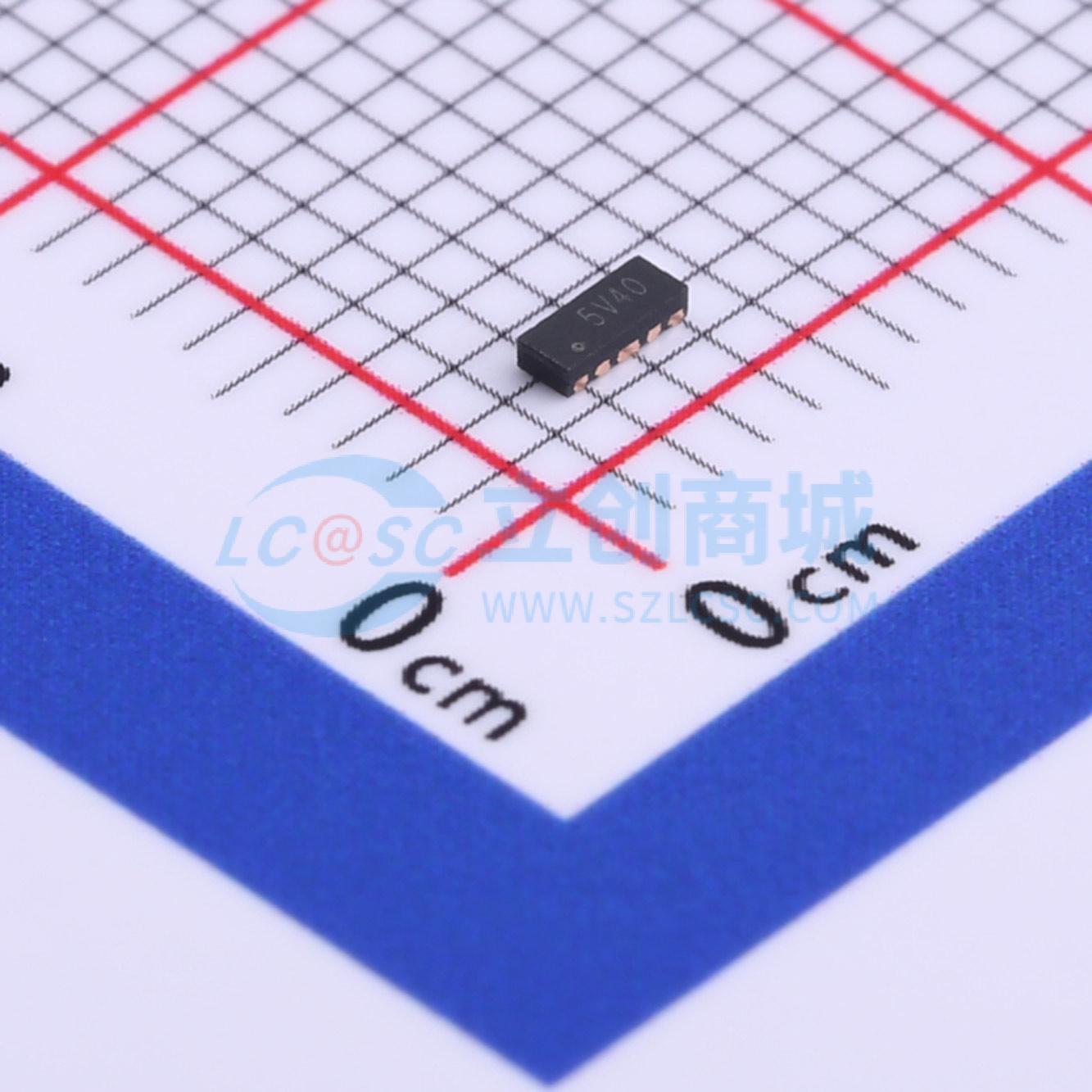

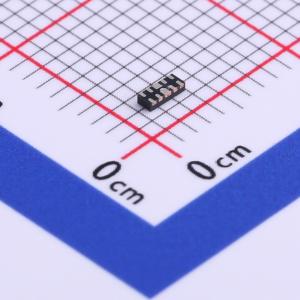

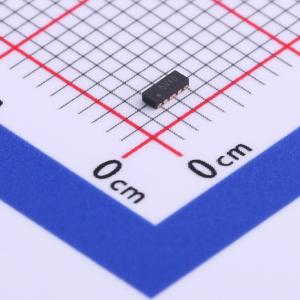

温馨提醒：图片仅供参考，商品以实物为准
TPESD0524P
5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容4线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD0524P
- 商品编号
- C521924
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.8pF |
商品特性
- 每线路150W峰值脉冲功率（tp = 8/20μs）
- 保护两条或四条I/O线路
- 低电容：典型值0.3pF（I/O到I/O）
- 低工作电压：5V
- 符合RoHS标准
- IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）5A（8 / 20μs）
应用领域
-高清多媒体接口(HDMI)-数字视频接口(DVI)-统一显示接口(UDI)-MDDI端口-PCI Express-串行ATA
