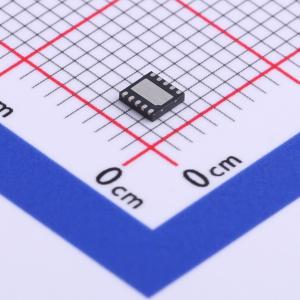

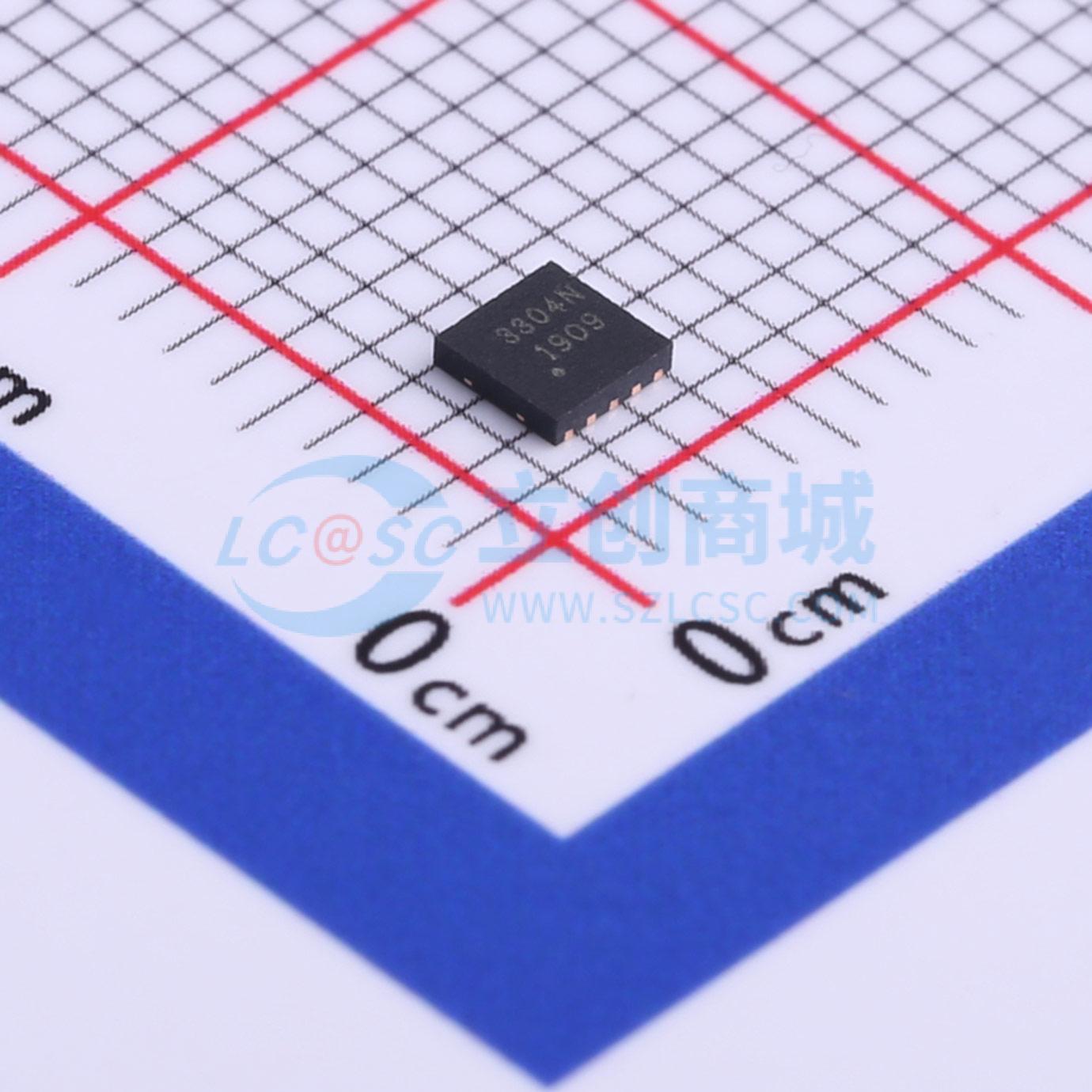

温馨提醒：图片仅供参考，商品以实物为准
TPESD3304N
ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低泄漏：nA级别。 超低工作电压：3.3V。 超低钳位电压。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试：空气放电：±25kV，接触放电：±15kV。 -IEC 61000-4-4（EFT）40A（5/50ns）。 -IEC 61000-4-5（闪电）25A（8/20μs）。应用：模拟视频。 RJ-45连接器
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD3304N
- 商品编号
- C521922
- 商品封装
- DFN2626-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品特性
- 超低漏电流：纳安级
- 超低工作电压：3.3V
- 超低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（静电放电）抗扰度测试 空气放电：±25kV 接触放电：±15kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）25A（8/20μs）
- 符合 RoHS 标准
应用领域
- 模拟视频
- RJ - 45 连接器
- T1/E1 二次保护
- T3/E3 二次保护
- 10/100/1000 以太网
