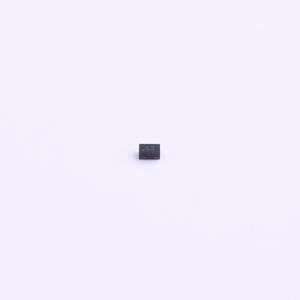

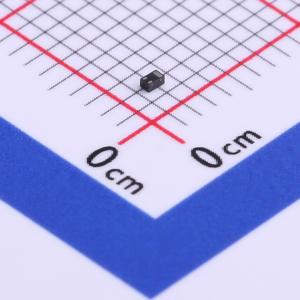

温馨提醒：图片仅供参考，商品以实物为准
ESD5V0U03-DFN3
5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容2线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5V0U03-DFN3
- 商品编号
- C521918
- 商品封装
- DFN1006-3
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V；15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.6pF；0.3pF |
商品特性
- 超小封装：1.0x0.6x0.5mm
- 超低电容：典型值0.3pF（输入/输出 - 输入/输出）
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 三引脚无引脚封装
- 最多可保护2条线路
- 符合以下标准：
- IEC61000 - 4 - 2（静电放电）抗扰度测试 空气放电：±30kV 接触放电：±25kV
- IEC61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）5A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 数字视频接口（DVI）
- 显示端口
- 移动显示数字接口（MDDI）端口
- USB端口
- 高速串行计算机扩展总线标准（PCI Express）
- 串行高级技术附件（Serial ATA）
