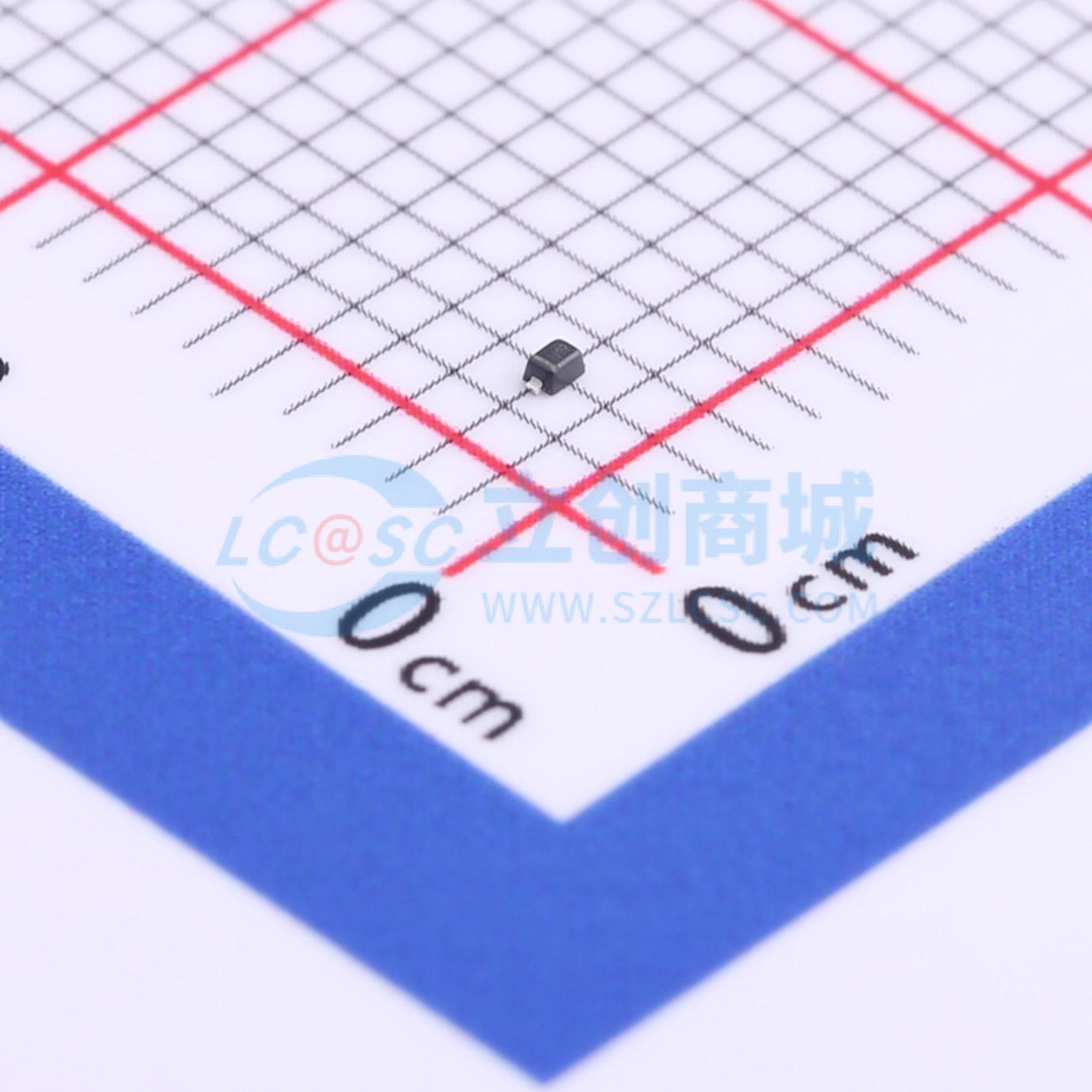

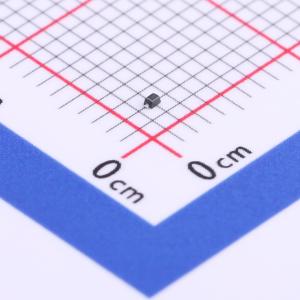

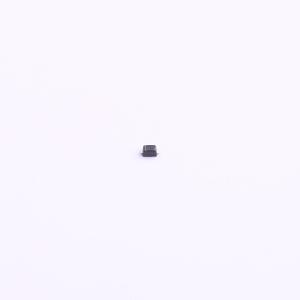

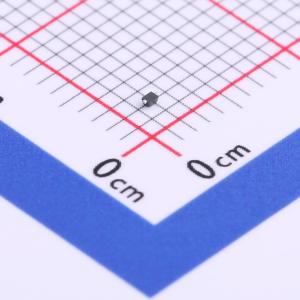

温馨提醒：图片仅供参考，商品以实物为准
ESD5V0B05-923
5V截止 峰值浪涌电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：40W 峰值脉冲功率 (8/20 μs)。 保护一条数据或电源线。 工作电压：±5V。 超低钳位电压。 符合以下标准: -IEC 61000-4-2 (ESD) 抗扰度测试 空气放电：±22kV 接触放电：±20kV。 -IEC61000-4-5 (SURGE) 2.5A (8/20us)。应用：手机及配件。 电池保护
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5V0B05-923
- 商品编号
- C521917
- 商品封装
- SOD-923(0402)
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.5pF |
商品特性
- 40W 峰值脉冲功率（8/20 μs）
- 保护一条数据或电源线
- 工作电压：±5V
- 超低钳位电压
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±22 kV 接触放电：±20 kV
- IEC 61000-4-5（浪涌）2.5A（8/20 μs）
- 符合 RoHS 标准
应用领域
- 手机及配件
- 电池保护
- USB 总线电压
- 电源线保护
- 手持便携式应用
