温馨提醒：图片仅供参考，商品以实物为准

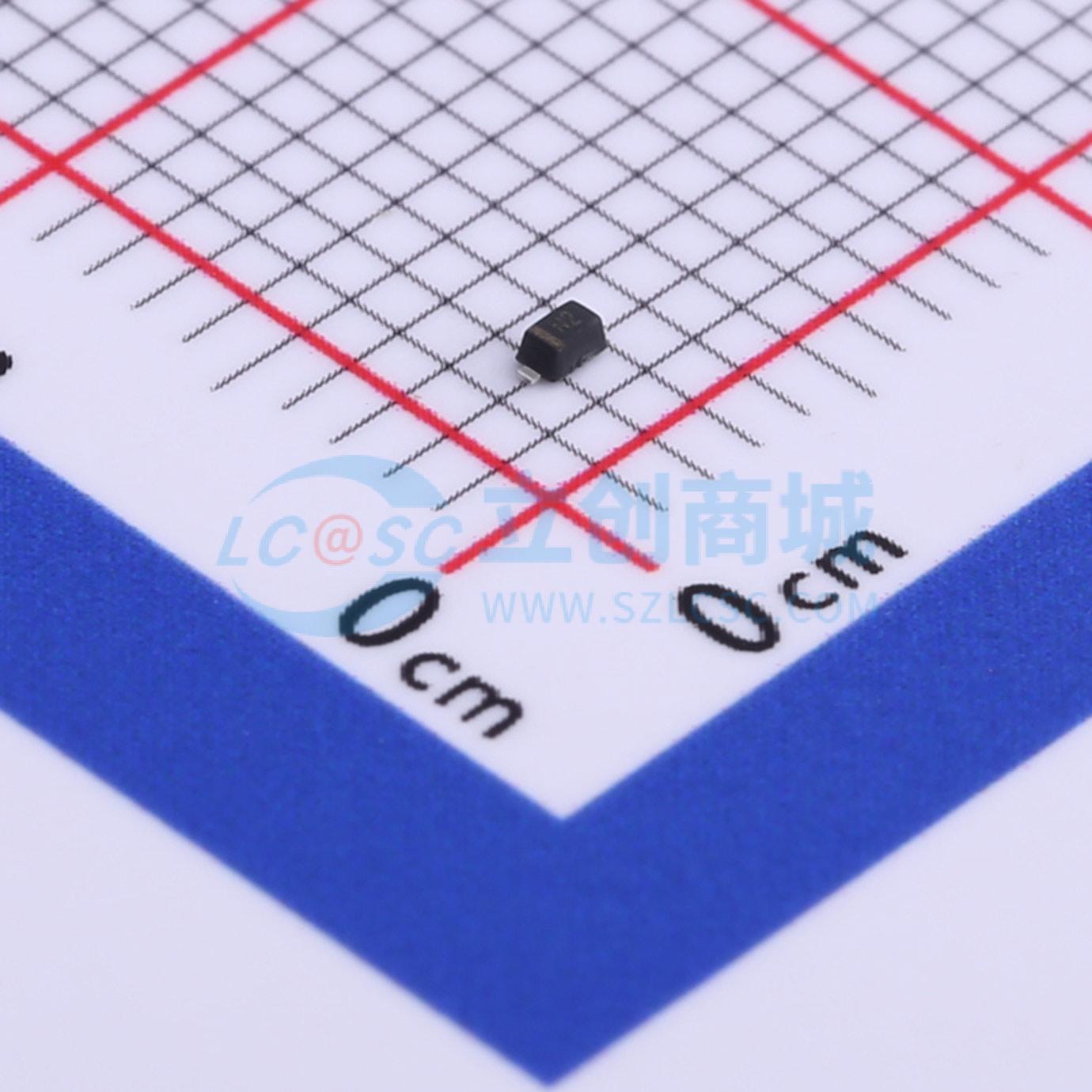

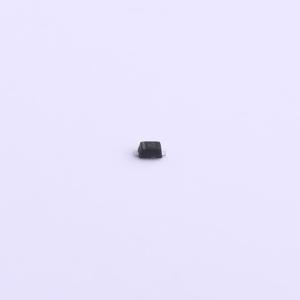

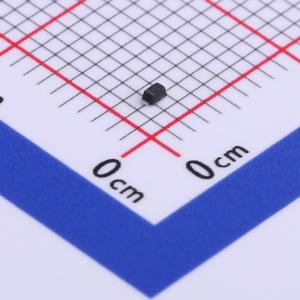

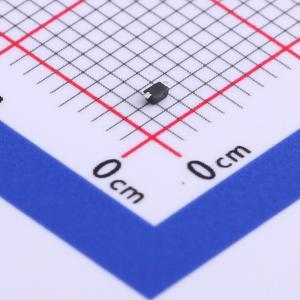

TPESD5Z5.0
1线单向瞬态电压抑制二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：150瓦峰值脉冲功率（tp = 8/20μs）。 高速数据线瞬态保护。 IEC 61000-4-2（ESD）± 25kV（空气），± 25kV（接触）。 IEC 61000-4-4（EFT）40A（5/50ns）。 保护一个电源或I/O端口。 低泄漏电流。应用：手机及配件。 个人数字助理
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD5Z5.0
- 商品编号
- C521907
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品特性
- 150瓦峰值脉冲功率（脉冲宽度tp = 8/20微秒）
- 高速数据线的瞬态保护
- 符合IEC 61000 - 4 - 2（静电放电）标准，±25kV（空气放电），±25kV（接触放电）
- 符合IEC 61000 - 4 - 4（电快速瞬变脉冲群）标准，40A（5/50纳秒）
- 保护一路电源或I/O端口
- 低漏电流
- 低工作电压和箝位电压
- 固态硅雪崩技术
应用领域
-手机及配件-个人数字助理-笔记本电脑和手持设备-便携式仪器-数码相机-外围设备-音频播放器-键盘、侧键、液晶显示屏、USB2.0
