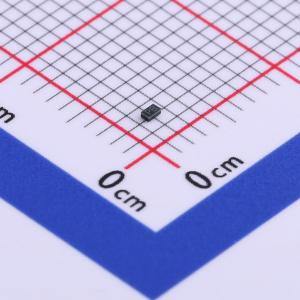

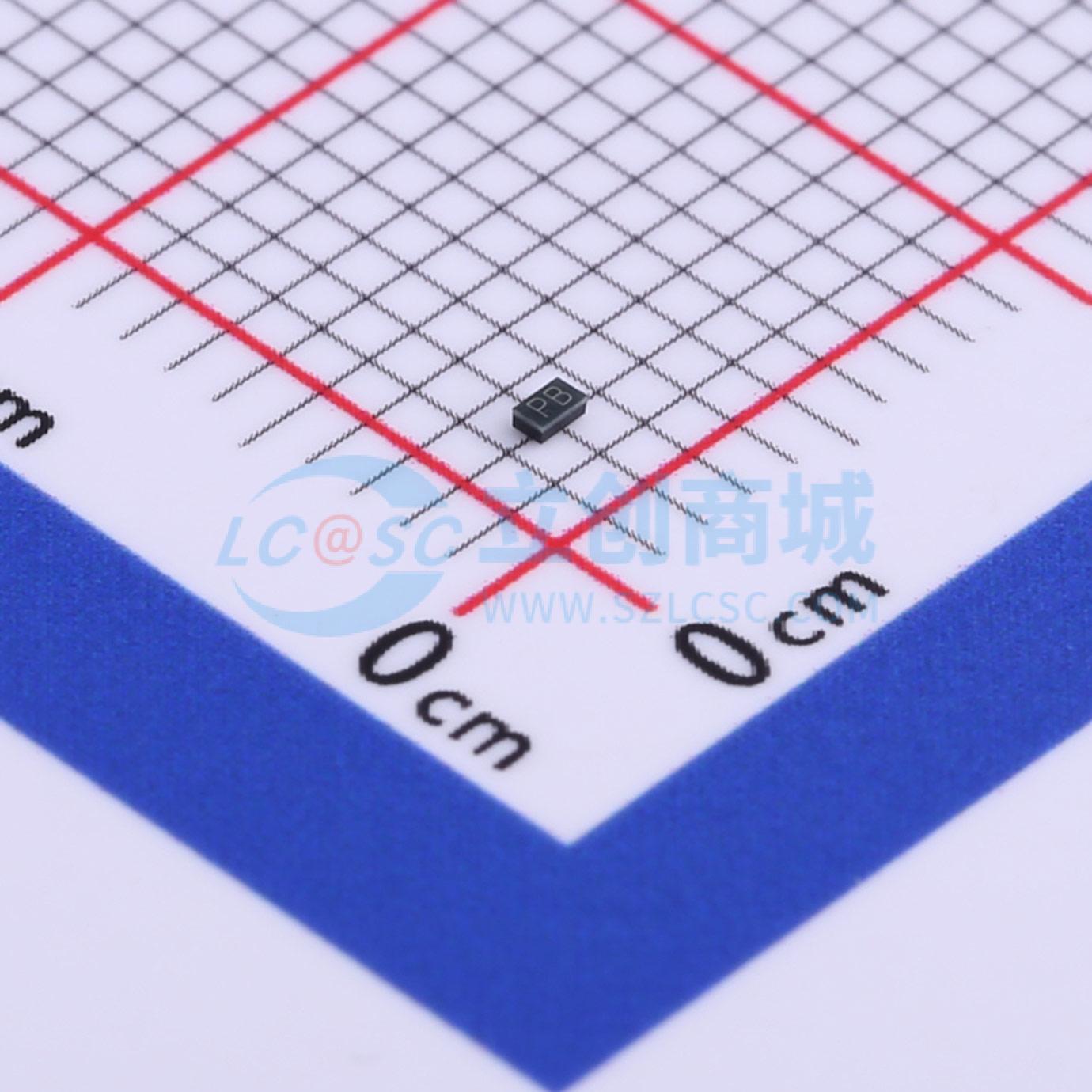

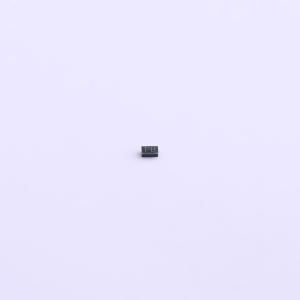

ESD5V0B15H-1006
双向ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：每线80W峰值脉冲功率 (tP = 8 / 20μs)。 替代MLV(0402)。 双向配置。 响应时间通常 < 1ns。 低钳位电压。 符合RoHS标准。应用：手机。 便携式设备
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5V0B15H-1006
- 商品编号
- C521896
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 每行80W峰值脉冲功率（tp = 8/20μs），可替代MLV(0402)
- 双向配置
- 响应时间通常<1ns
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，满足IEC61000 - 4 - 2（ESD）±15KV（空气）、±8KV（接触）；IEC61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
