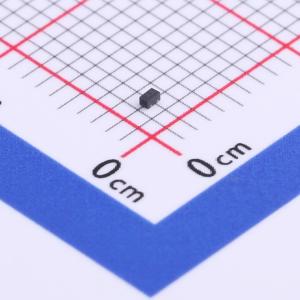

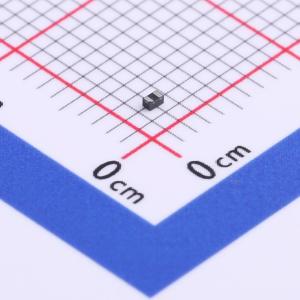

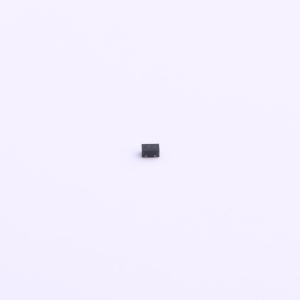

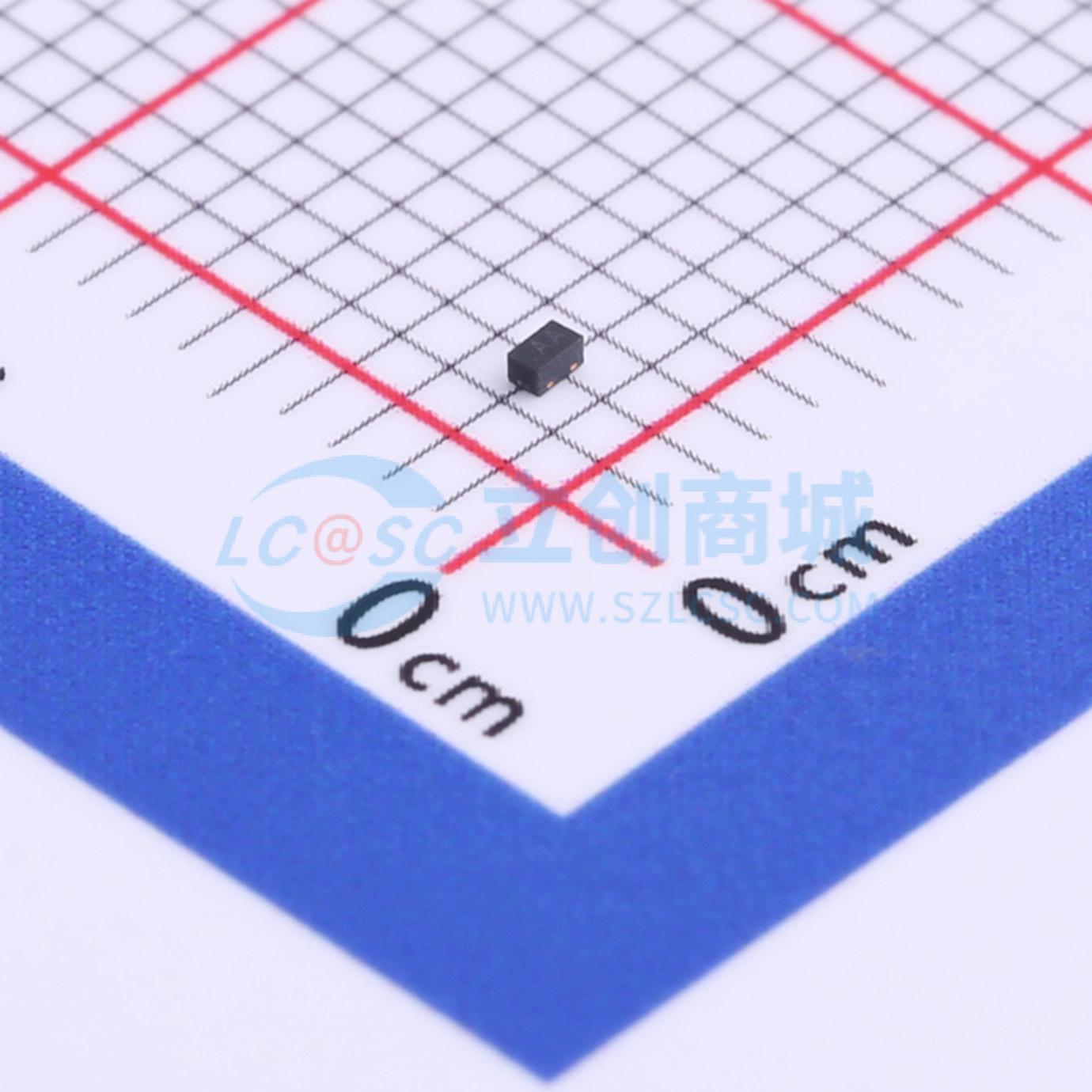

ESD13VB7-1006
双向 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低工作电压：±13.2V。 超低电容：典型值7pF。 超低泄漏：nA级别。 低钳位电压。 2引脚无铅封装。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV。应用：手机及配件。 个人数字助理
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD13VB7-1006
- 商品编号
- C521900
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 13.2V | |
| 钳位电压 | 20V | |
| 击穿电压 | 13.7V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 7pF |
商品特性
- 低工作电压：±13.2V
- 超低电容：典型值7pF
- 超低泄漏：纳安级
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000-4-5（雷击）8A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 显示端口
- MDDI端口
- 音频播放器
- PCI Express
- 串行ATA
