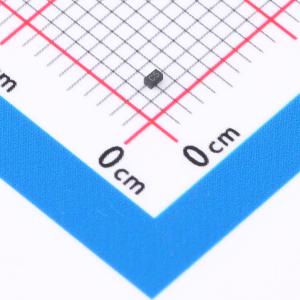

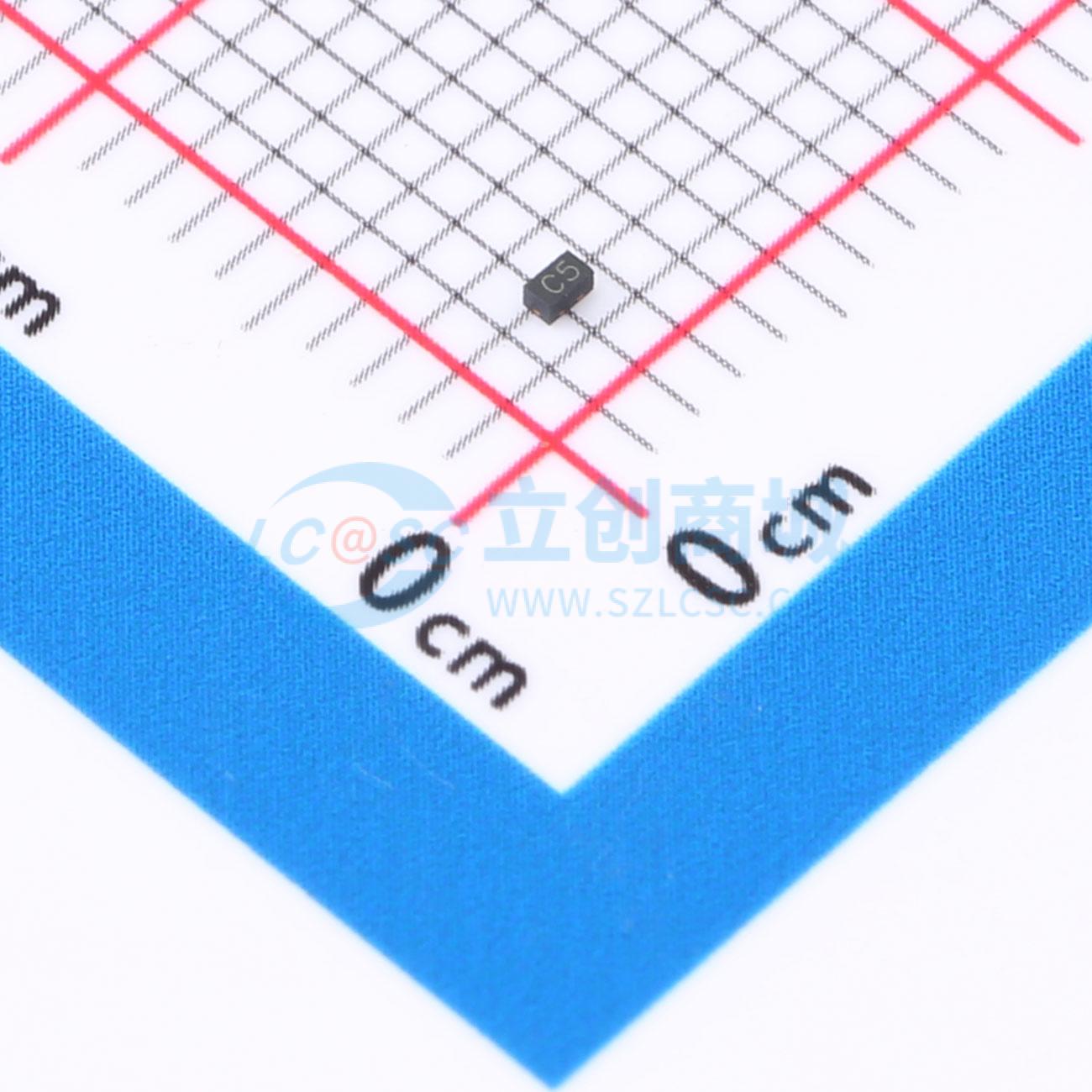

温馨提醒：图片仅供参考，商品以实物为准
TPESD1221P
ESD 12V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：为数据线提供瞬态保护，符合IEC 61000-4-2 (ESD) ±15kV（空气放电）、±12kV（接触放电），IEC 61000-4-4 (EFT) 40A (tp = 5/50ns) 以及电缆放电事件 (CDE) 标准。 超小封装 (1.0 × 0.6 × 0.5mm)。 保护一条数据或I/O线。 低电容：0.5pF（最大值）。 低钳位电压。 低工作电压：12V。应用：手机及配件。 数字视频接口 (DVI)
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD1221P
- 商品编号
- C521899
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 击穿电压 | 18V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 数据线瞬态保护，符合 IEC 61000-4-2（ESD）±15kV（空气）、±12kV（接触），IEC 61000-4-4（EFT）40A（tp = 5/50ns），电缆放电事件（CDE）
- 超小型封装（1.0x0.6x0.5 mm）
- 保护一条数据或 I/O 线
- 低电容：0.5 pF（最大值）
- 低钳位电压
- 低工作电压：12V
- 固态硅雪崩技术
应用领域
- 移动手机及配件
- 数字视频接口（DVI）
- 显示端口
- MDDI 端口
- USB 端口
- PCI Express
- 串行 ATA
