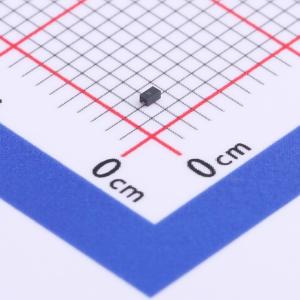

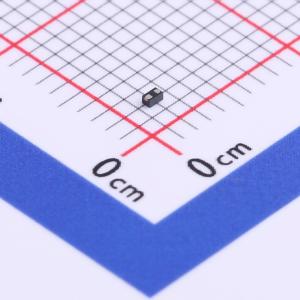

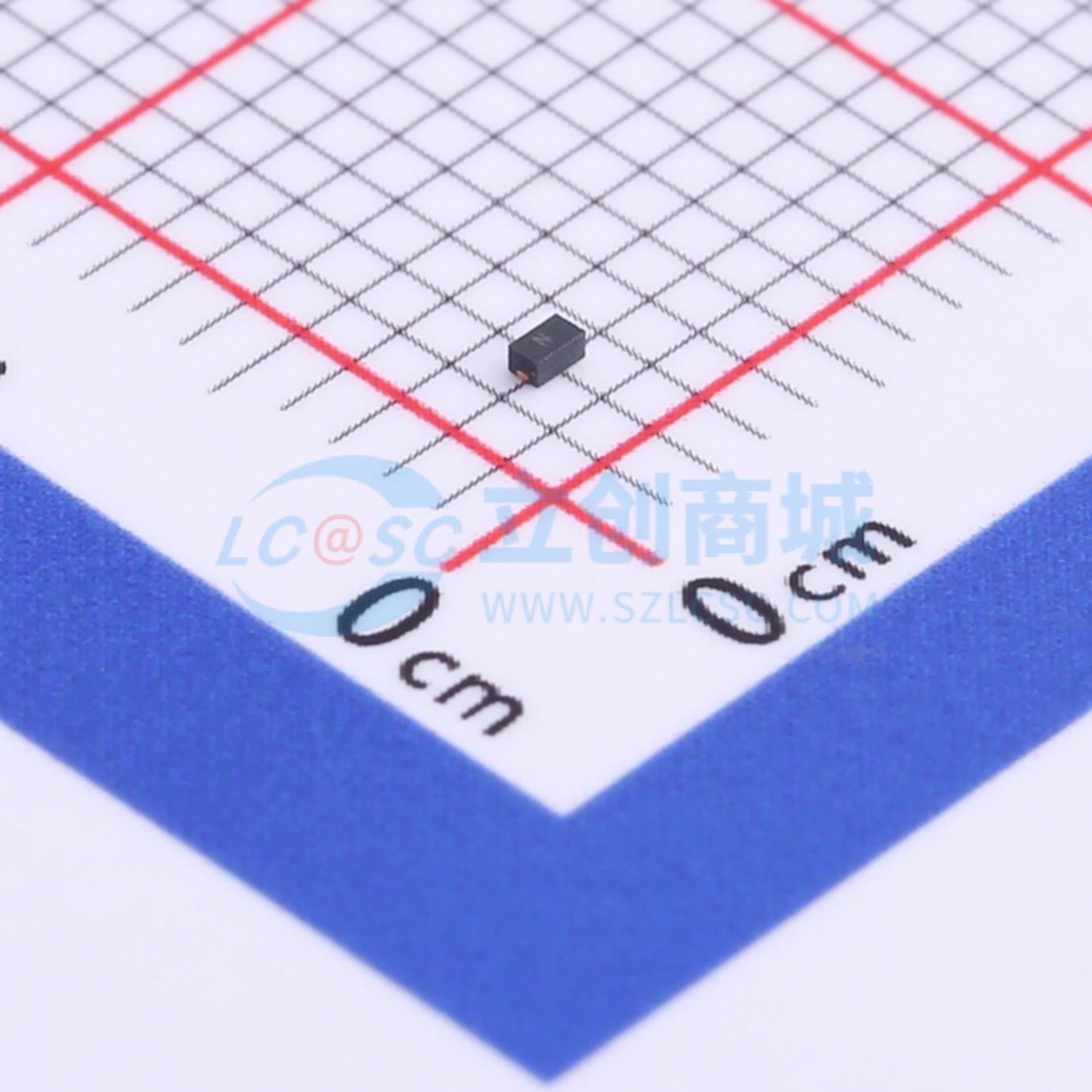

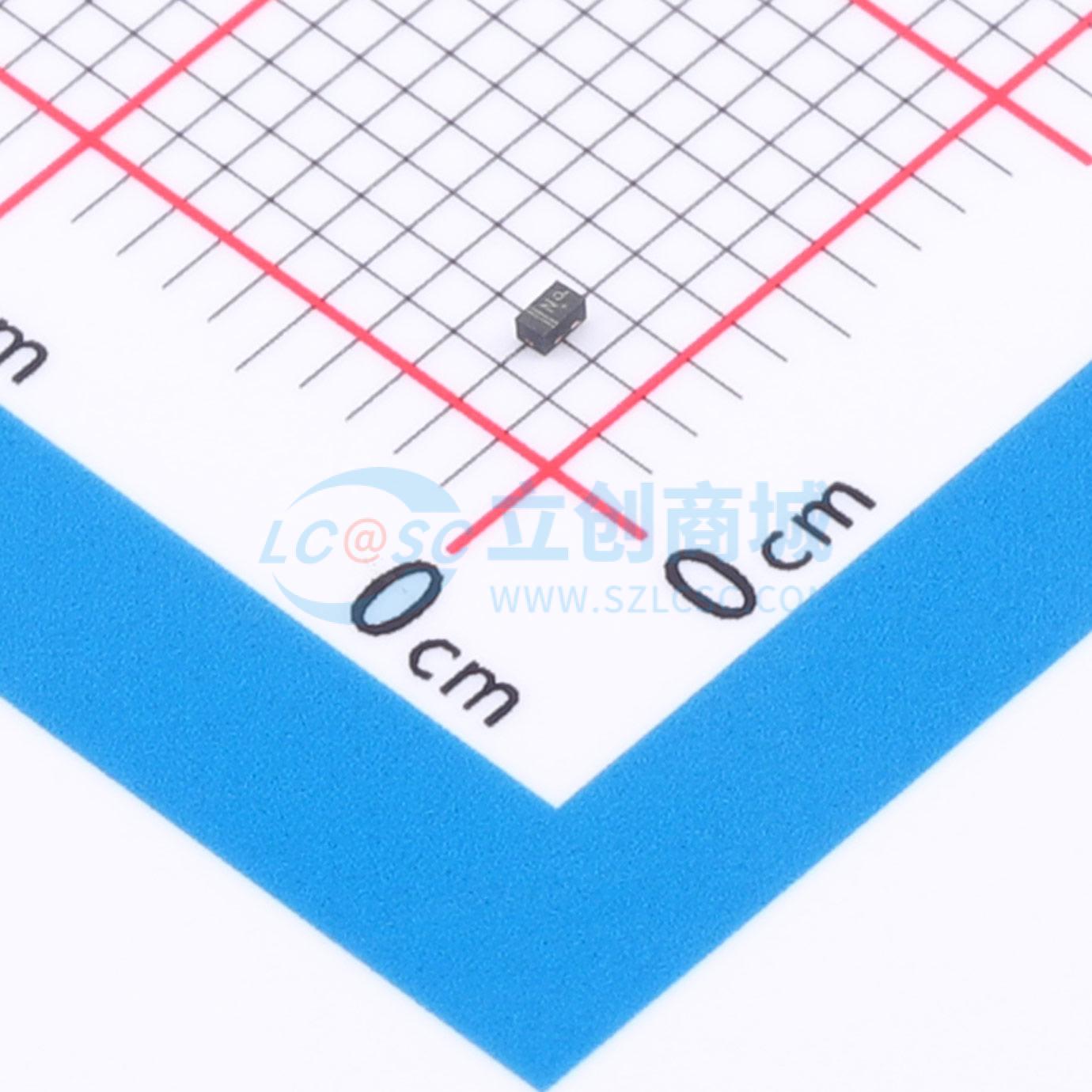

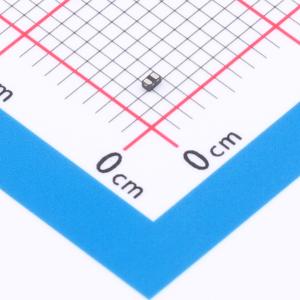

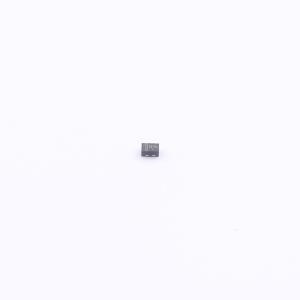

温馨提醒：图片仅供参考，商品以实物为准
TPESDLC0521P
超低电容单线路ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：数据线路瞬态保护：IEC 61000-4-2（ESD）±20kV（空气），±20kV（接触）；IEC 61000-4-4（EFT）40A（tp = 5 / 50ns）电缆放电事件（CDE）。 超小封装：(1.0×0.6×0.5mm)。 保护一条数据或I/O线路。 低电容：0.35pF。 低钳位电压。 低工作电压：5.0V。应用：手机及配件。 数字视频接口（DVI）
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESDLC0521P
- 商品编号
- C521898
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品特性
- 数据线瞬态保护，符合 IEC 61000-4-2 (ESD) ±201x1（空气放电）、±201x1（接触放电），IEC 61000-4-4 (EFT) 40A (tp = 5/50ns)，电缆放电事件 (CDE)
- 超小型封装（1.0x0.6x0.5mm）
- 保护一条数据或 I/O 线
- 低电容：0.35pF
- 低钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- 手机及配件
- 数字视频接口 (DVI)
- 显示端口
- MDDI 端口
- USB 端口、PCI Express、SerialATA
