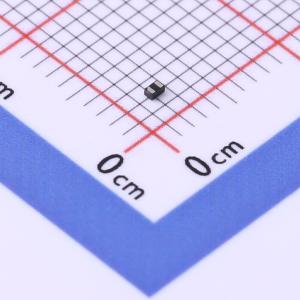

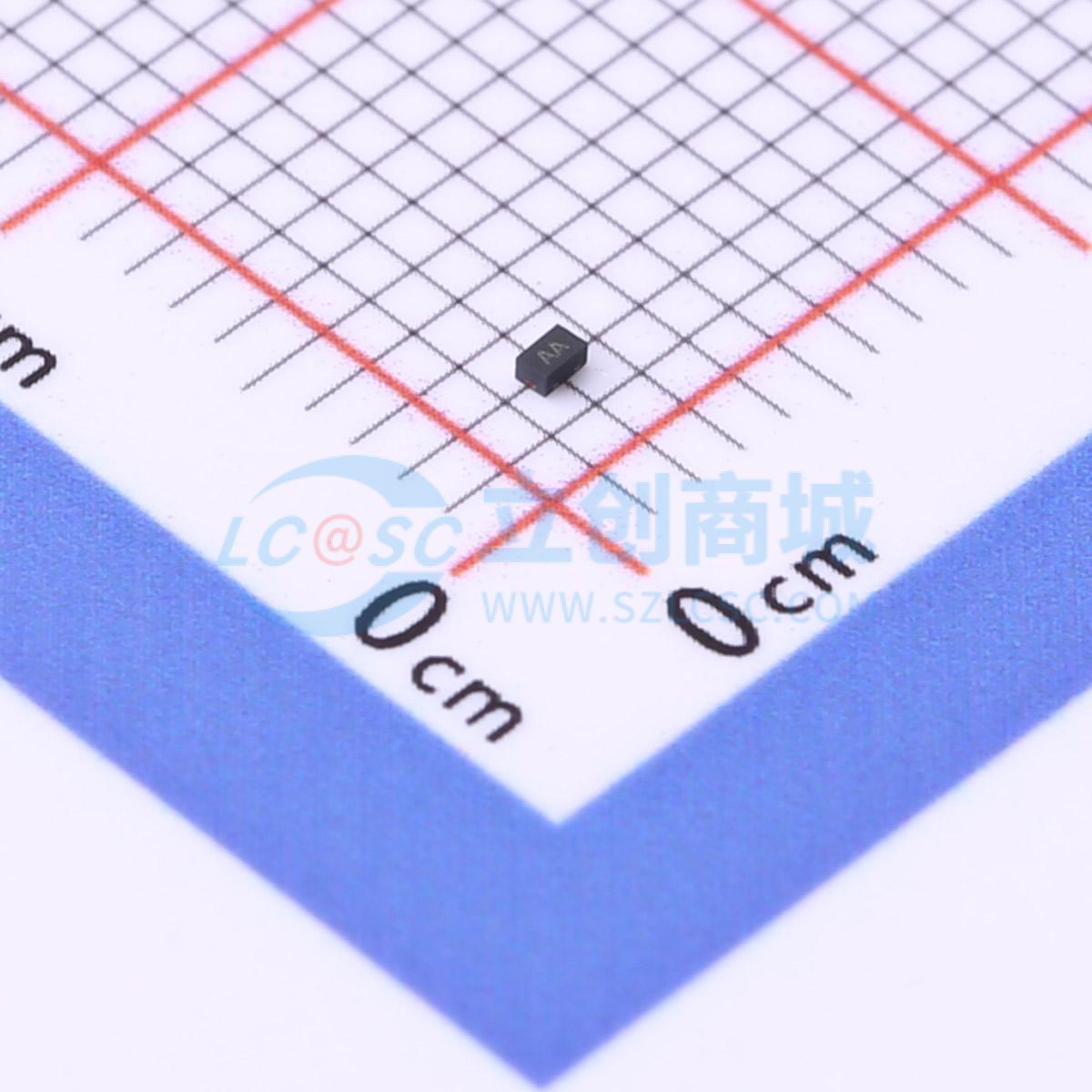

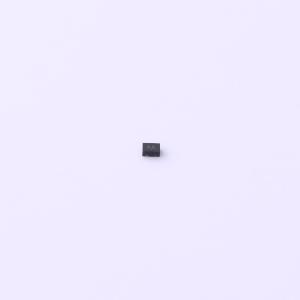

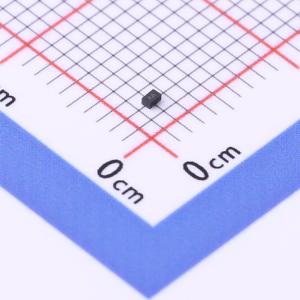

温馨提醒：图片仅供参考，商品以实物为准
ESD8D12C-HXY
双向ESD 12V截止 峰值脉冲电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款DFN1006-2L封装的双向ESD静电防护二极管，专为12V系统设计，提供单通道高效防护。具备8A峰值脉冲电流IPP能力，有效对抗双向瞬态ESD事件。其低至6.5pF的结电容确保在高速信号传输中保持优异信号完整性，是各类高要求接口和电子设备理想的紧凑型、高性能ESD解决方案。
- 商品型号
- ESD8D12C-HXY
- 商品编号
- C4748769
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 140W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品概述
ESD8D12C可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压感应瞬态事件而损坏或故障。出色的钳位能力、低漏电流、低电容和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。 它使设计人员能够灵活地在不适合使用阵列的应用中保护一条双向线路。
商品特性
- 小外形尺寸：1.00 mm x 0.60 mm
- 低本体高度：0.50 mm
- 低漏电流
- 典型响应时间 < 1 ns
- 符合人体模型3级ESD评级
- 具备IEC61000 - 4 - 2 4级ESD保护
- 我们声明产品材料符合RoHS要求且无卤。
