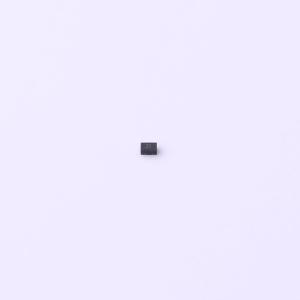

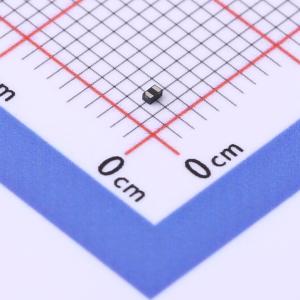

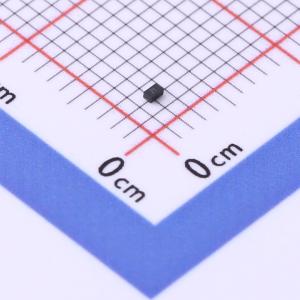

温馨提醒：图片仅供参考，商品以实物为准
ESD8LL5.0C-HXY
5V 0.35pF 双向
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款DFN1006-2L封装的双向ESD静电防护二极管，专为5V系统提供高效单通道保护。拥有4A峰值脉冲电流IPP能力，能有效吸收和钳位双向瞬态ESD电压，确保电路不受损坏。其超低结电容0.35pF设计尤其适用于高速数据接口，确保信号完整性的同时提供卓越的静电防护性能。
- 商品型号
- ESD8LL5.0C-HXY
- 商品编号
- C4748766
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 88W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
ESD8LL5.0C可保护敏感半导体组件，使其免受因静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。
商品特性
- 超低电容0.35 pF
- 低钳位电压
- 小外形尺寸：0.039英寸×0.024英寸（1.00 mm×0.60 mm）
- 低本体高度：0.020英寸（0.5 mm）
- 关断电压：5 V
- 低泄漏
- 响应时间通常< 1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 这是一款无铅器件
- DFN1006 - 2L（SOD - 882）封装
