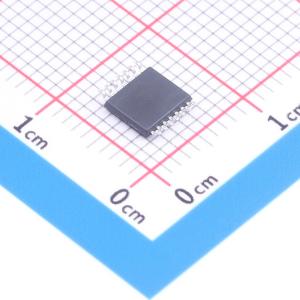

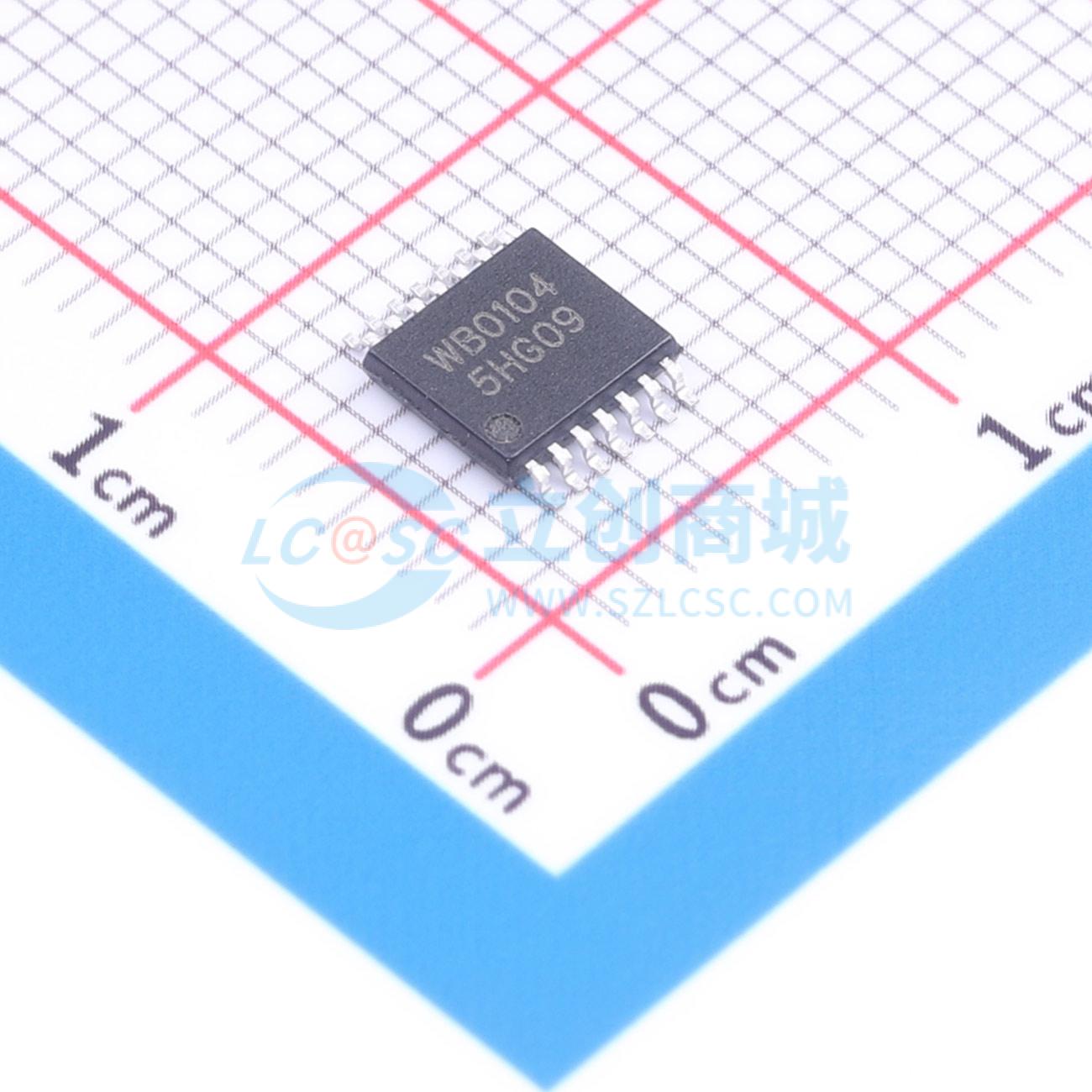

WB0104
4位双向电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电平转换器（IIC，1-wire）
- 品牌名称
- Waferbest(匠芯微)
- 商品型号
- WB0104
- 商品编号
- C50385454
- 商品封装
- TSSOP14
- 包装方式
- 编带
- 商品毛重
- 0.153842克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 数据速率 | 24Mbps；2Mbps | |
| 工作电压(VCCA) | 1.65V~3.6V | |
| 工作电压(VCCB) | 2.3V~5.5V | |
| 每个电路通道数 | 4 | |
| 输出类型 | 推挽式；开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 输出使能高阻；自动方向检测；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | I2C；UART；单总线 | |
| 芯片类型 | 电平转换器 |
商品概述
这款4位非反相转换器是一款双向电压电平转换器，可用于在多电压系统之间建立数字开关兼容性。它采用两个独立可配置的电源轨，其中A端口支持1.65 V至3.6 V的工作电压，并跟踪VCCA电源；B端口支持2.3 V至5.5 V的工作电压，并跟踪VCCB电源。上述优势使其能够支持较低和较高的逻辑信号电平，同时提供1.8 V、2.5 V、3.3 V和5 V电压节点之间的双向转换能力。将输出使能输入置为低电平时，所有输入/输出端口均被强制置于高阻态，从而显著降低静态电流消耗。为确保上电或掉电期间处于高阻态，输出使能引脚应通过下拉电阻接地；该电阻的最小值由驱动器的电流输出能力决定。
商品特性
- 无需方向控制
- 数据速率：24 Mbps（推挽式），2 Mbps（开漏式）
- A端口电压范围1.65 V至3.6 V，B端口电压范围2.3 V至5.5 V（VCCA ≤ VCCB）
- VCC隔离特性：若任一VCC输入接地，则两个端口均处于高阻态
- 无需电源时序：VCCA或VCCB均可先上电
- Ioff支持部分掉电模式操作
- 工作温度范围：-40°C至+85°C
应用领域
- 手机/智能手机
- UART
- GPIO
- IPC
