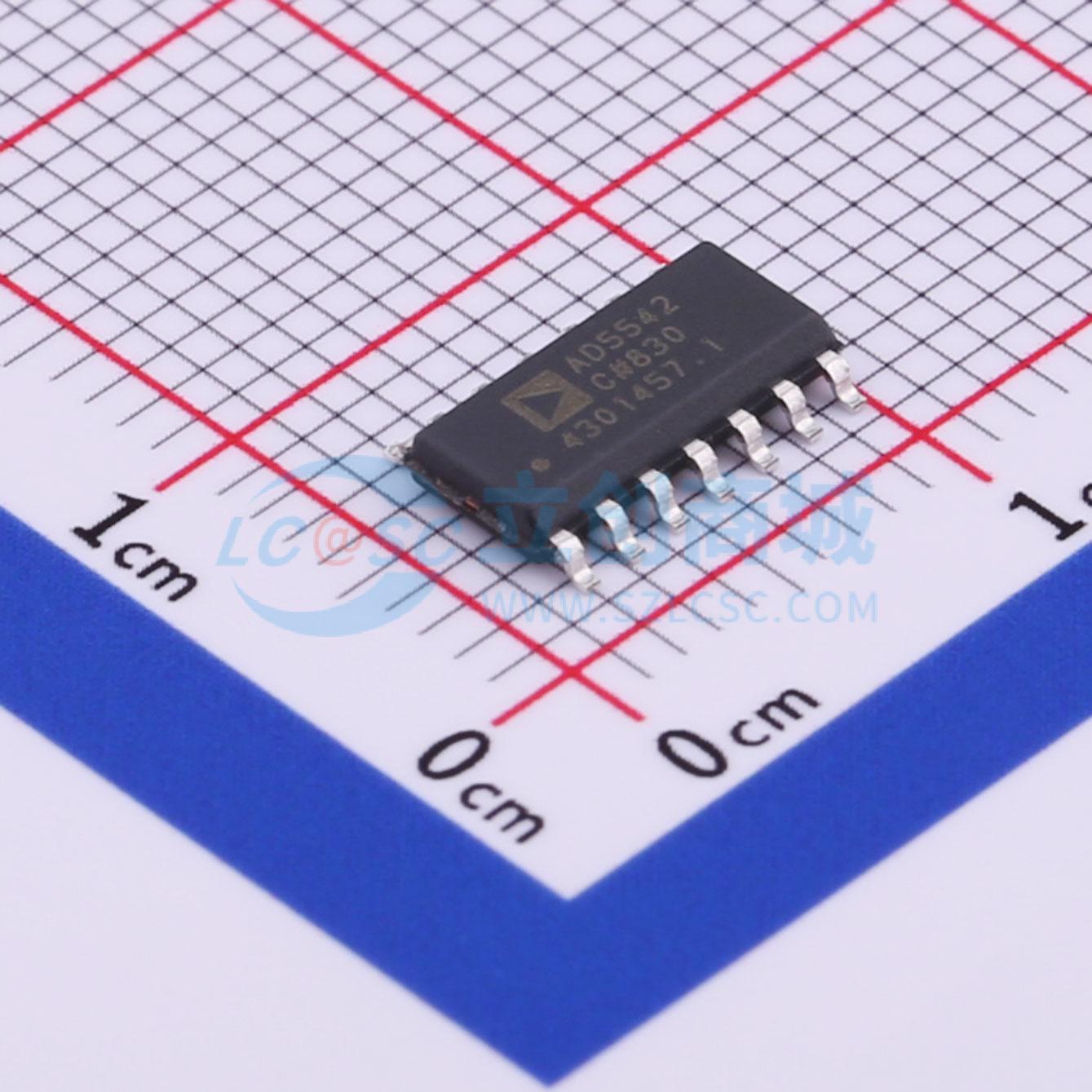

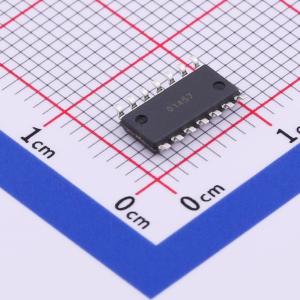

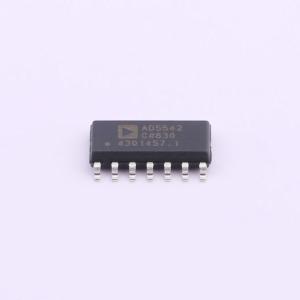

温馨提醒：图片仅供参考，商品以实物为准
AD5542CRZ-REEL7
2.7 V至5.5 V、串行输入、电压输出、16位DAC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5542CRZ-REEL7
- 商品编号
- C514219
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI；QSPI；MICROWIRE | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 1us | |
| 输出类型 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD5541/AD5542 是单通道、16 位、串行输入、电压输出的数模转换器 (DAC)，采用 2.7 V 至 5.5 V 单电源供电。DAC 输出范围为 0 V 至 VREF。 DAC 输出范围从 0 V 到 VREF，且保证单调，在 -40℃ 至 +85℃ 的整个指定温度范围内，无需调整即可实现 16 位 1 LSB 的积分非线性 (INL) 精度。AD5541/AD5542 提供无缓冲输出，具有 1 μs 的建立时间，且功耗低、失调误差小。AD5541/AD5542 具有 11.8 nV/√Hz 的低噪声性能和低尖峰干扰，适用于多种终端系统。 AD5542 可工作在双极性模式，产生 ±VREF 的输出摆幅。AD5542 还为参考电压和模拟地引脚提供开尔文检测连接，以降低布局敏感性。 AD5541/AD5542 采用通用的三线接口，与 SPI、QSPIrx、MICROWIRE 和 DSP 接口标准兼容。AD5541/AD5542 提供 8 引脚和 14 引脚 SOIC 封装。
商品特性
- 完整的 16 位性能
- 3 V 和 5 V 单电源工作
- 低功耗，仅 0.625 mW
- 1 μs 建立时间
- 无缓冲电压输出，可直接驱动 60 kΩ 负载
- 兼容 SPI/QSPI/MICROWIRE 接口标准
- 上电复位将 DAC 输出清零至 0 V（单极性模式）
- 5 kV 人体模型 (HBM) 静电放电 (ESD) 等级
- 低尖峰干扰：1.1 nV·s
应用领域
- 数字增益和失调调整
- 自动测试设备
- 数据采集系统
- 工业过程控制
