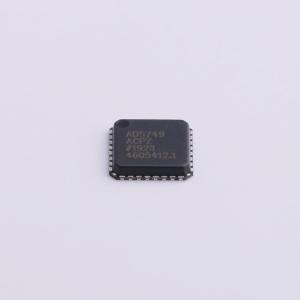

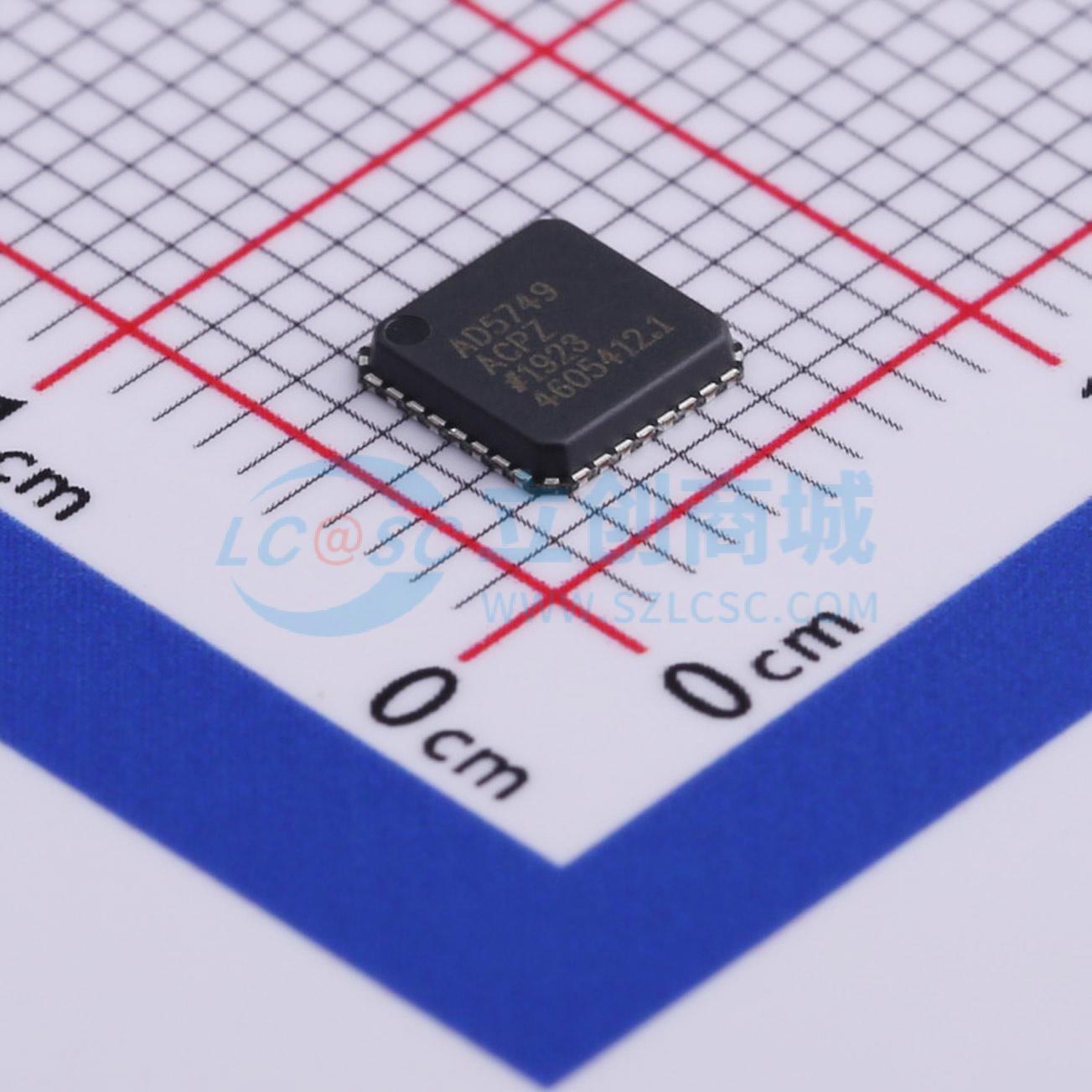

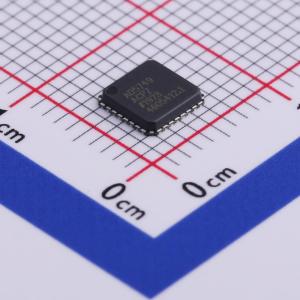

AD5749ACPZ-RL7

工业电流输出驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 工业电流输出驱动器、单电源、最高55V电源电压、输出范围可编程
品牌名称: ADI(亚德诺)
商品型号: AD5749ACPZ-RL7
商品编号: C514227

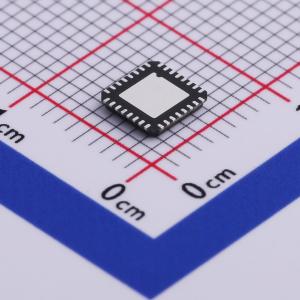

商品封装: LFCSP-32(5x5)
包装方式: 编带
商品毛重: 0.089克(g)

商品参数

商品概述

AD5749是一款单通道、低成本、高精度、电流输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE兼容的串行接口进行设置。AD5749针对PLC和工业过程控制应用而设计。AD5749的模拟输入由一个低电压、单电源供电的数模转换器(DAC)提供，对该模拟输入进行内部调理以提供所需的输出电流/电压范围。 AD5749提供两种可编程输出电流范围：0 mA至24 mA或4 mA至20 mA。电流输出具有开路保护功能，可驱动0.1 H电感负载。器件的电源电压范围为10.8 V至55 V。输出环路顺从电压范围为0 V至AVDD - 2.75 V。灵活的串行接口兼容SPI和MICROWIRE，可以在3线模式下工作，从而极大地降低隔离应用的数字隔离要求。而且，该接口具有可选择的PEC差错校验功能，使用CRC - 8差错校验，适用于可能发生数据通信故障的工业环境。该器件还具有上电复位功能，用于确保器件在已知状态下上电，并且具有异步CLEAR引脚，用于将输出设置为选定电流范围的下限值。 HW SELECT引脚用来配置上电时器件是处于硬件模式还是软件模式。

商品特性

电流输出范围：0 mA至±24 mA或4 mA至20 mA
总不可调整误差(TUE)：±0.03% FSR(典型值)
输出温漂：±5 ppm/°C(典型值)
超量程：±2%
灵活的串行数字接口
片内输出故障检测
PEC差错校验
异步CLEAR(清零)功能
电源电压范围AVDD: 12 V(±10%)至55 V(最大值)
输出环路顺从电压：AVDD - 2.75 V
温度范围：-40 °C至+105 °C
32引脚5 mm×5 mm LFCSP封装

应用领域

过程控制
执行器控制
PLC(可编程控制器)

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	输入偏置电流(Ib)	1uA
	输入失调电压(Vos)	-
	增益带宽积(GBP)	-
	压摆率(SR)	-

	属性	参数值
	输出电流	20mA
	静态电流(Iq)	4.4mA
	工作温度	-40℃~+105℃
	最大电源宽度(Vdd-Vss)	55V
	单电源	10.8V~55V
	稳定时间	8.5us
