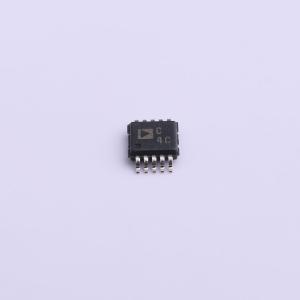

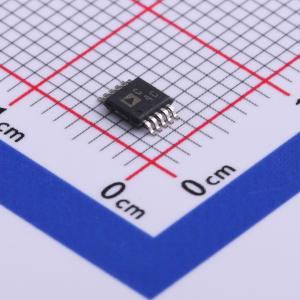

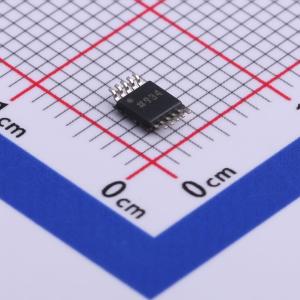

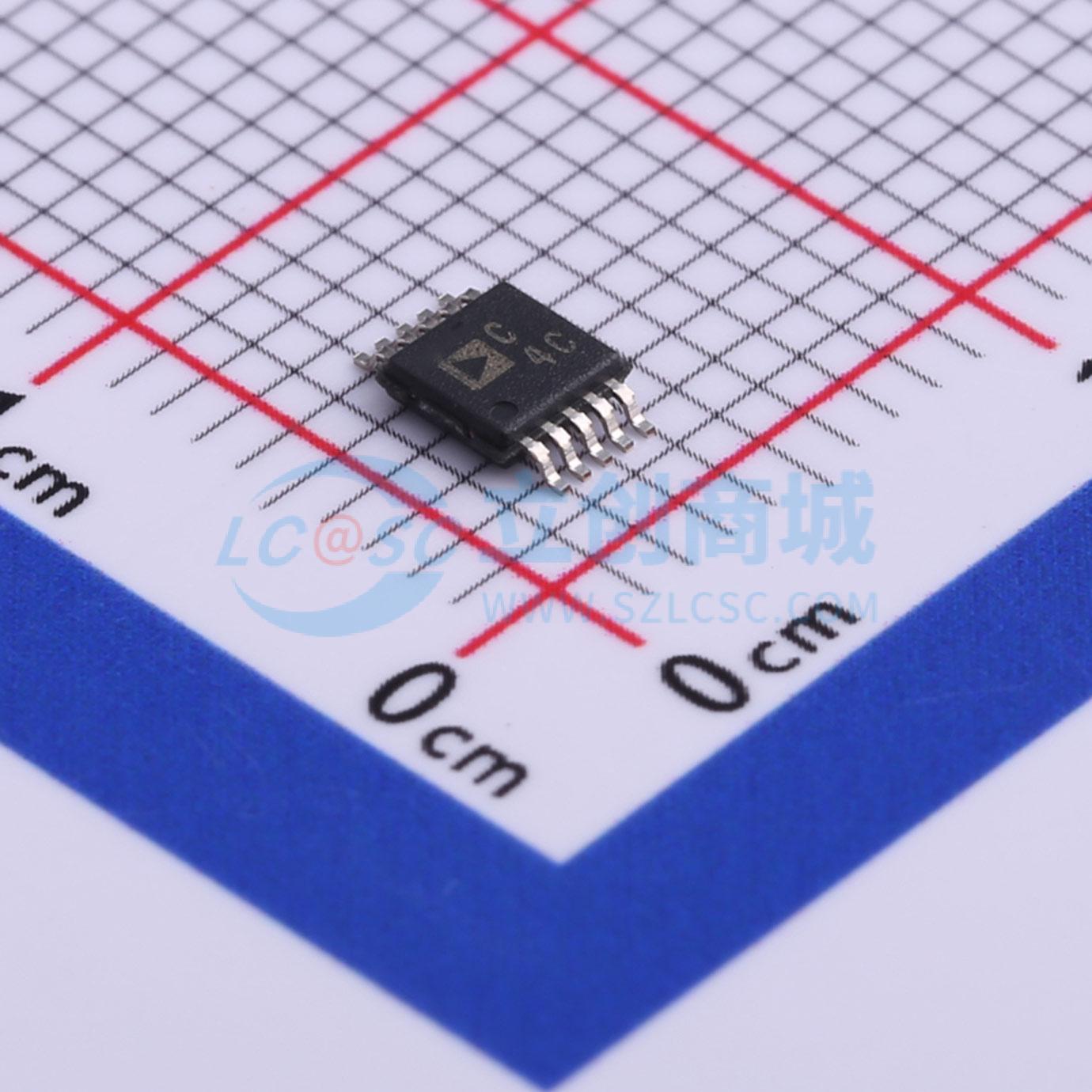

AD7690BRMZ-RL7

AD7690是一款18位逐次逼近型模数转换器（ADC），采用单电源VDD供电。它包含一个无失码的微功耗、高速18位采样ADC、一个内部转换时钟和一个多功能串行接口端口。在CNV上升沿，它对IN+和IN-引脚之间的电压差进行采样。这些引脚上的电压在0V和REF之间反相摆动。参考电压REF由外部提供，最高可设置为电源电压。 AD7690的功耗与吞吐量呈线性关系。 该SPI兼容串行接口还具备通过SDI输入在单条三线总线上对多个ADC进行菊花链连接的能力，并提供可选的忙指示。通过单独的VIO电源，它可与1.8V、2.5V、3V或5V逻辑兼容。 AD7690采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为-40°C至+85°C。

• 18位分辨率，无失码
• 吞吐量：400 kSPS
• 积分非线性（INL）：典型值±0.75 LSB，最大值±1.5 LSB（满量程范围的±6 ppm）
• 动态范围：400 kSPS时为102 dB
• 过采样动态范围：1 kSPS时为125 dB
• 无噪声码分辨率：1 kSPS时为20位
• 有效分辨率：1 kSPS时为22.7位
• 信纳比（SINAD）：1 kHz时为101.5 dB
• 总谐波失真（THD）：1 kHz时为−125 dB
• 真正的差分模拟输入范围：±VREF，两个输入的VREF最高可达VDD，范围为0V至VREF
• 无流水线延迟
• 单5V电源供电，具备1.8V/2.5V/3V/5V逻辑接口
• 专有串行接口，兼容SPI/QSPI/MICROWIRE/DSP
• 可菊花链连接多个ADC并提供忙指示
• 功耗：100 SPS时为4.25 μW，100 kSPS时为4.25 mW
• 待机电流：1 nA
• 10引脚封装：MSOP（MSOP - 8尺寸）和3 mm×3 mm LFCSP（SOT - 23尺寸）
• 与LFCSP/MSOP PulSAR ADC引脚兼容

• 电池供电设备
• 数据采集
• 地震数据采集系统
• 数字电压表（DVM）
• 仪器仪表
• 医疗仪器
