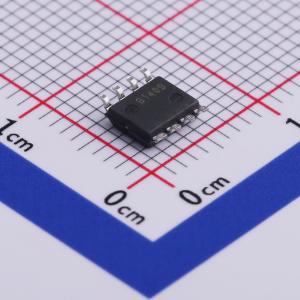

温馨提醒：图片仅供参考，商品以实物为准
AD8479ARZ-RL
超高共模电压精密差动放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 极高共模电压精密差动放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8479ARZ-RL
- 商品编号
- C514265
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 130kHz | |
| 输入失调电压(Vos) | 1mV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 8V/us | |
| 输出电流 | 55mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 静态电流(Iq) | 550uA | |
| 工作温度 | -40℃~+125℃ | |
| 双电源(Vee ~ Vcc) | 2.5V~18V；-18V~-2.5V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 1.6uV/√Hz@100Hz |
商品概述
AD8479是一款精密差动放大器，具有非常高的输入共模电压范围，可以在最高 ±600 V 的高共模电压情况下精确测量差分信号。 在不要求电隔离的应用中，AD8479可以取代昂贵的隔离放大器。该器件在 ±600 V 共模电压范围内工作，并对输入提供最高 ±600 V 的共模或差分瞬变电压保护。 AD8479具有以下特性：低失调电压、低失调电压漂移、低增益漂移、低共模抑制漂移以及在较宽频率范围内出色的共模抑制比(CMRR)。 AD8479采用节省空间的8引脚SOIC封装，额定温度范围为 -40°C 至 +125°C。
商品特性
- 共模电压范围：±600 V
- 轨到轨输出
- 固定增益：1
- 宽电源范围：±2.5 V 至 ±18 V
- 电源电流：550 μA (典型值)
- 出色的交流特性共模抑制比(CMRR)：90 dB(最小值)
- 带宽：130 kHz
- 高精度直流性能增益非线性：5 ppm(最大值)
- 失调电压漂移：10 μV/°C (最大值)
- 增益漂移：5 ppm/°C (最大值)
应用领域
- 高压电流检测
- 电池单元电压监控器
- 电源电流监控器
- 电机控制
- 隔离
