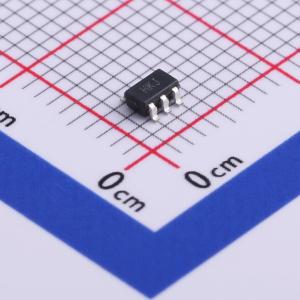

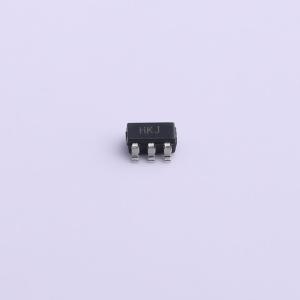

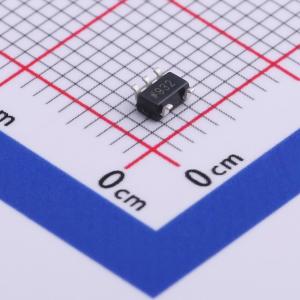

温馨提醒：图片仅供参考，商品以实物为准
AD8009JRTZ-REEL7
超高速低失真放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1 GHz、5,500 V/ADμs低失真放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8009JRTZ-REEL7
- 商品编号
- C514254
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 630MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 150uV/℃ | |
| 压摆率(SR) | 5.5V/ns | |
| 输入偏置电流(Ib) | 150uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 1.9nV/√Hz@10MHz | |
| 共模抑制比(CMRR) | 52dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 10mA | |
| 输出电流 | 175mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~16V | |
| 双电源(Vee~Vcc) | -6V~6V |
商品概述
AD8009是一款超高速电流反馈型放大器，压摆率达到惊人的5500 V/μs，上升时间仅为545 ps，因而非常适合用作脉冲放大器。 高压摆率降低可压摆率限幅效应，使大信号带宽达到440 MHz，从而满足高分辨率视频图形系统的需要。信号质量在整个宽带宽范围内均保持较高水平，最差情况下的失真为 -40 dBc(250 MHz，G = +10，1 V p-p)。对于中频信号链等具有多音信号的应用，相同频率的三阶交调截点(3IP)为12 dBm。这种失真性能配合电流反馈结构，使AD8009可灵活地应用于IF/RF信号链中的增益级放大器。 AD8009能够提供175 mA以上的负载电流，驱动四个后部端接的视频负载，同时保持低差分增益和相位误差(分别为0.02%和0.04°)。高驱动能力还体现在它能够提供10 dBm的输出功率，当频率为70 MHz和无杂散动态范围(SFDR)为–38 dBc时。 AD8009提供小型SOIC封装，工作温度范围为 -40°C至+85°C工业温度范围。该器件还提供SOT-23-5封装，工作温度范围为0°C至70°C商用温度范围。
商品特性
- 超高速压摆率：5500 V/μs(4 V阶跃，G = +2)
- 上升时间：545 ps(2 V阶跃，G = +2)
- 大信号带宽440 MHz，G = +2；320 MHz，G = +10
- 小信号带宽(–3 dB)1 GHz，G = +1；700 MHz，G = +2
- 0.7%建立时间为：10 ns(2 V阶跃，G = +2)
- 宽带宽范围内低失真
- 无杂散动态范围(SFDR)–66 dBc(20 MHz，二次谐波)；–75 dBc(20 MHz，三次谐波)
- 三阶交调截点(3IP)26 dBm(70 MHz，G = +10)
- 良好的视频规格
- 0.1 dB增益平坦度达75 MHz
- 0.01%差分增益误差，RL = 150 Ω
- 0.01°差分相位误差，RL = 150 Ω
- 高输出驱动
- 175 mA输出负载驱动电流
- 10 dBm且SFDR为–38 dBc(70 MHz，G = +10)
- 电源供电
- 电源电压：±5 V至±5 V
- 电源电流：74 mA(典型值)
应用领域
- 脉冲放大器
- 中频/射频增益级/放大器
- 高分辨率视频图形
- 高速仪器仪表
- CCD成像放大器
- RF滤波驱动器
- RGB监控器驱动器
- 驱动容性负载
