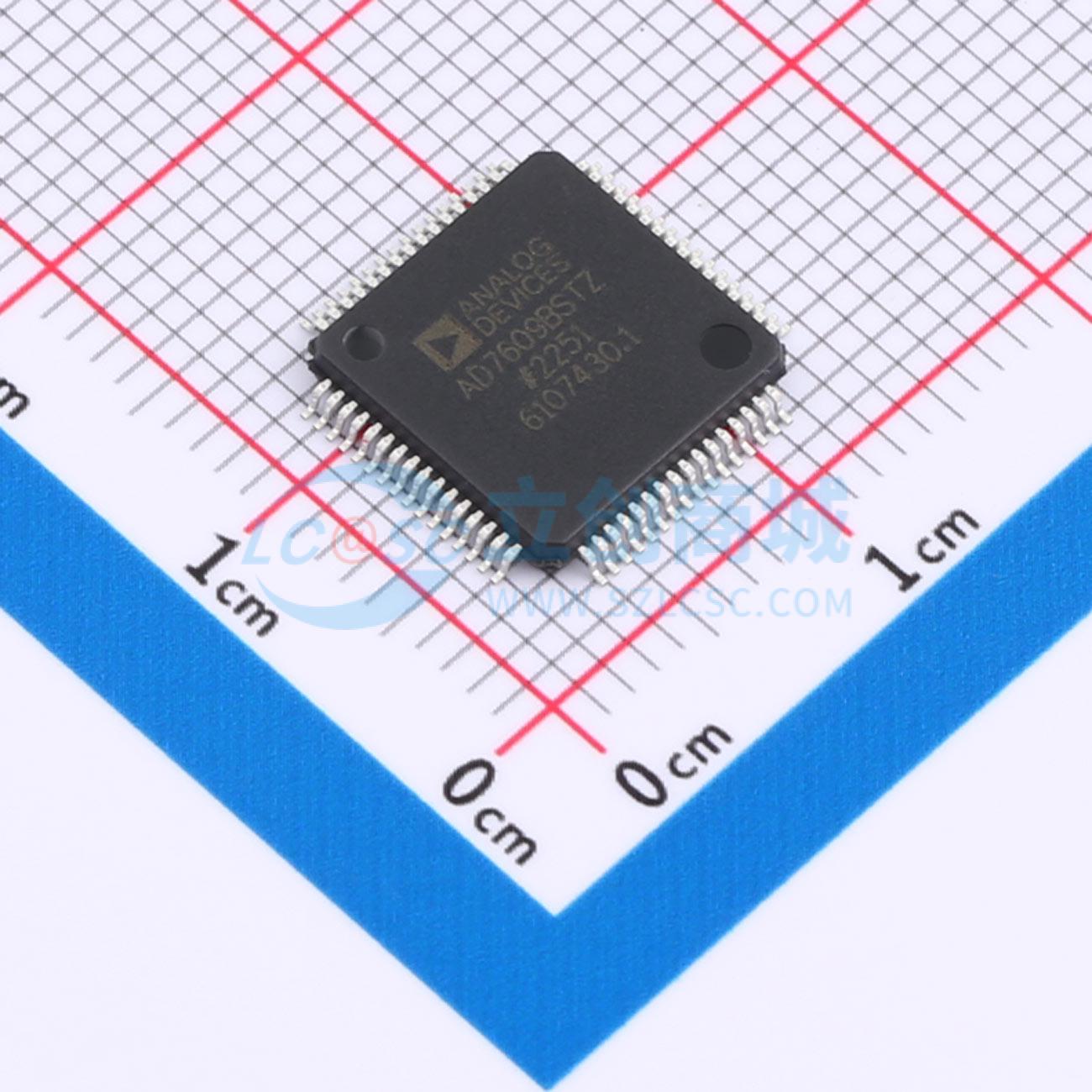

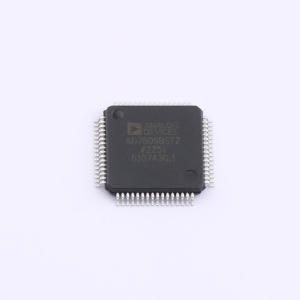

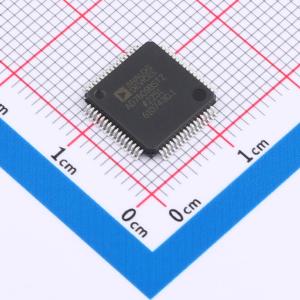

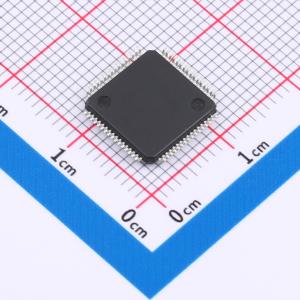

AD7609BSTZ
8通道差分DAS,内置18位双极性同步采样ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8 通道差分 DAS，采用 18 位双极同步采样 ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7609BSTZ
- 商品编号
- C514239
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 3.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 18 | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 外置；内置 |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 10ppm/℃ | |
| 数据速率 | 20MHz | |
| 采样率 | 200kHz | |
| 静态电流 | 16000uA | |
| 积分非线性 | 3LSB；7.5LSB |
商品概述
AD7609是一款18位、8通道、真差分、同步采样模数数据采集系统(DAS)，该器件内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、18位电荷再分配逐次逼近型模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。 AD7609采用5 V单电源供电，可以处理 ±10 V 和 ±5 V 真双极性差分输入信号，同时所有通道均能以高达 200 kSPS 的吞吐速率采样。输入箝位保护电路可以耐受最高达 ±16.5 V 的电压。无论以何种采样频率工作，AD7609的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7609抗混叠滤波器的−3 dB截止频率为 32 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低−3 dB带宽。
商品特性
- 8路同步采样输入
- 真差分输入
- 真双极性模拟输入范围：±10 V、±5 V
- 5 V单模拟电源，VDRIVE：2.3 V至5.25 V
- 完全集成的数据采集解决方案
- 模拟输入箝位保护
- 具有1 MΩ模拟输入阻抗的输入缓冲器
- 二阶抗混叠模拟滤波器
- 片内精密基准电压及缓冲
- 18位、200 kSPS ADC(所有通道)
- 通过数字滤波器提供过采样功能
- 灵活的并行/串行接口
- SPI/QSPI/MICROWIRE/DSP兼容
- 模拟输入通道提供7 kV ESD额定值
- 98 dB SNR，−107 dB THD
- 动态范围：最高105 dB(典型值)
- 低功耗：100 mW
- 待机模式：25 mW
- 64引脚LQFP封装
应用领域
- 电力线监控和保护系统
- 多相电机控制
- 仪表和控制系统
- 多轴定位系统
- 数据采集系统(DAS)
