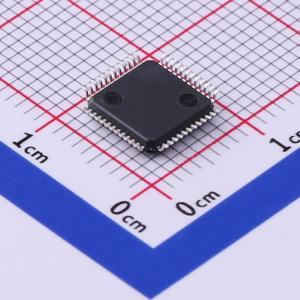

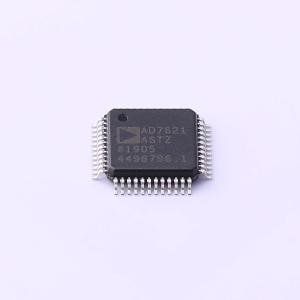

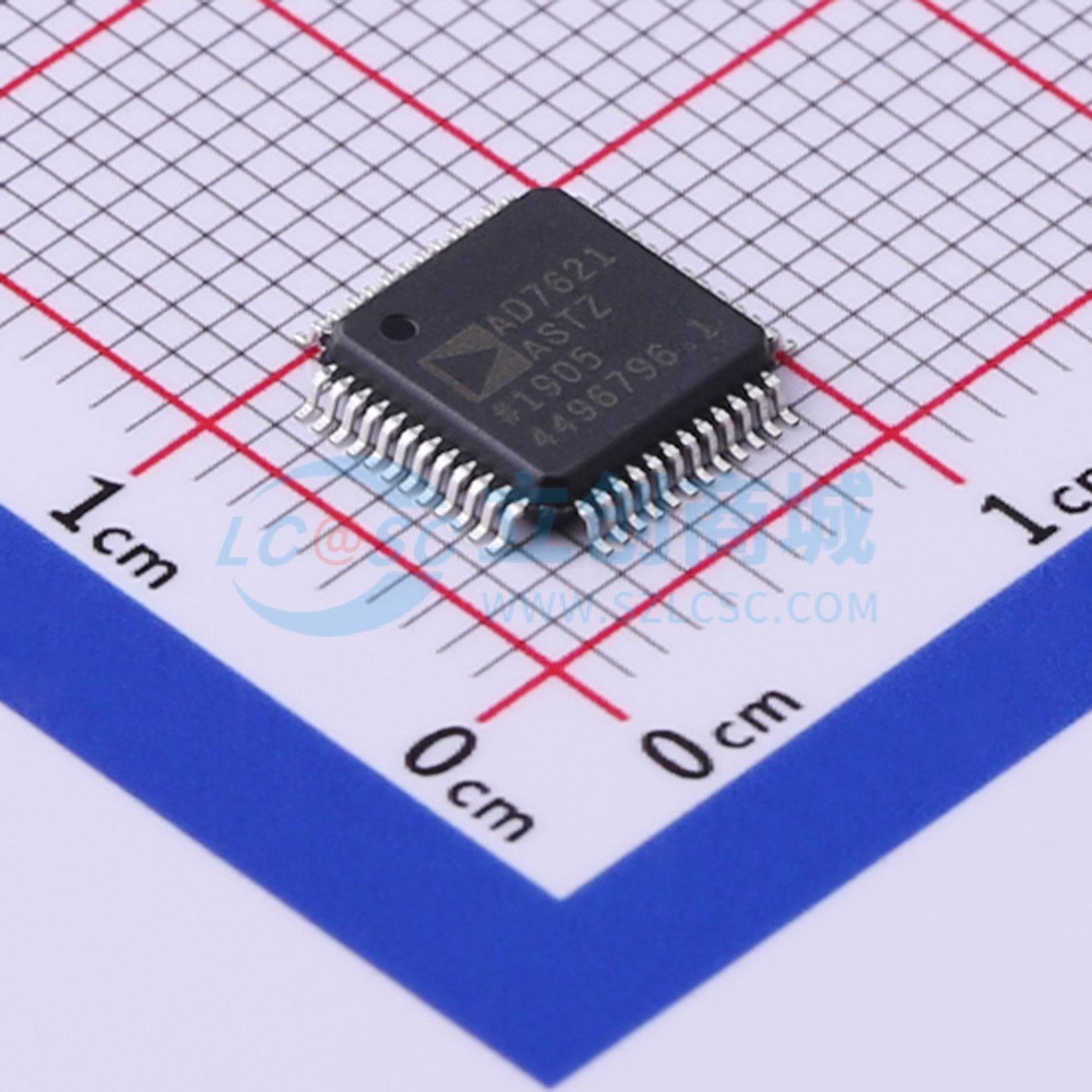

AD7621ASTZ
16位，2 LSB INL，3 MSPS PulSAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位、2 LSB 积分非线性（INL）、3 MSPS PulSAR® ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7621ASTZ
- 商品编号
- C514240
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 3MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.5V | |
| 接口类型 | 串行；并行 | |
| 差分输入 | 是 | |
| 积分非线性 | 2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 90dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 7ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | SAR |
商品概述
AD7621是一款16位、3 MSPS、电荷再分配逐次逼近寄存器（SAR）型全差分模数转换器（ADC），采用单2.5 V电源供电。它包含一个高速16位采样ADC、一个内部转换时钟、一个内部基准源（及缓冲器）、误差校正电路，以及串行和并行系统接口端口。它具备两种超高采样率模式（宽带急转和急转模式）、一种适用于异步速率应用的快速模式（正常模式），以及一种适用于低功耗应用的降功耗模式（脉冲模式），在该模式下功耗随吞吐量成比例变化。工作温度范围为 -40°C至 +85°C。
商品特性
- 吞吐量：3 MSPS（宽带急转和急转模式）、2 MSPS（正常模式）、1.25 MSPS（脉冲模式）
- 2.048 V内部基准源
- 差分输入范围：±VREF（VREF最高可达2.5 V）
- 积分非线性（INL）：最大±z LSB，典型±τ LSB
- 16位分辨率，无失码
- 信纳比（SINAD）：在100 kHz时典型值为89 dB
- 总谐波失真（THD）：在100 kHz时典型值为 -101 dB
- 无流水线延迟（SAR架构）
- 并行（16位或8位总线）和串行5 V/3.3 V/2.5 V接口
- 与SPI、QSPI、MICROWIRE、DSP兼容
- 单2.5 V电源供电
- 功耗：在3 MSPS时典型值为65 mW
- 48引脚LQFP和48引脚LFCSP_VQ封装
- AD7677的速度升级版
应用领域
- 医疗仪器
- 高速数据采集
- 数字信号处理
- 通信
- 仪器仪表
- 频谱分析
- 自动测试设备（ATE）
