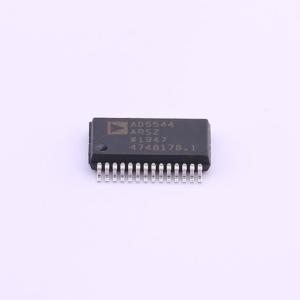

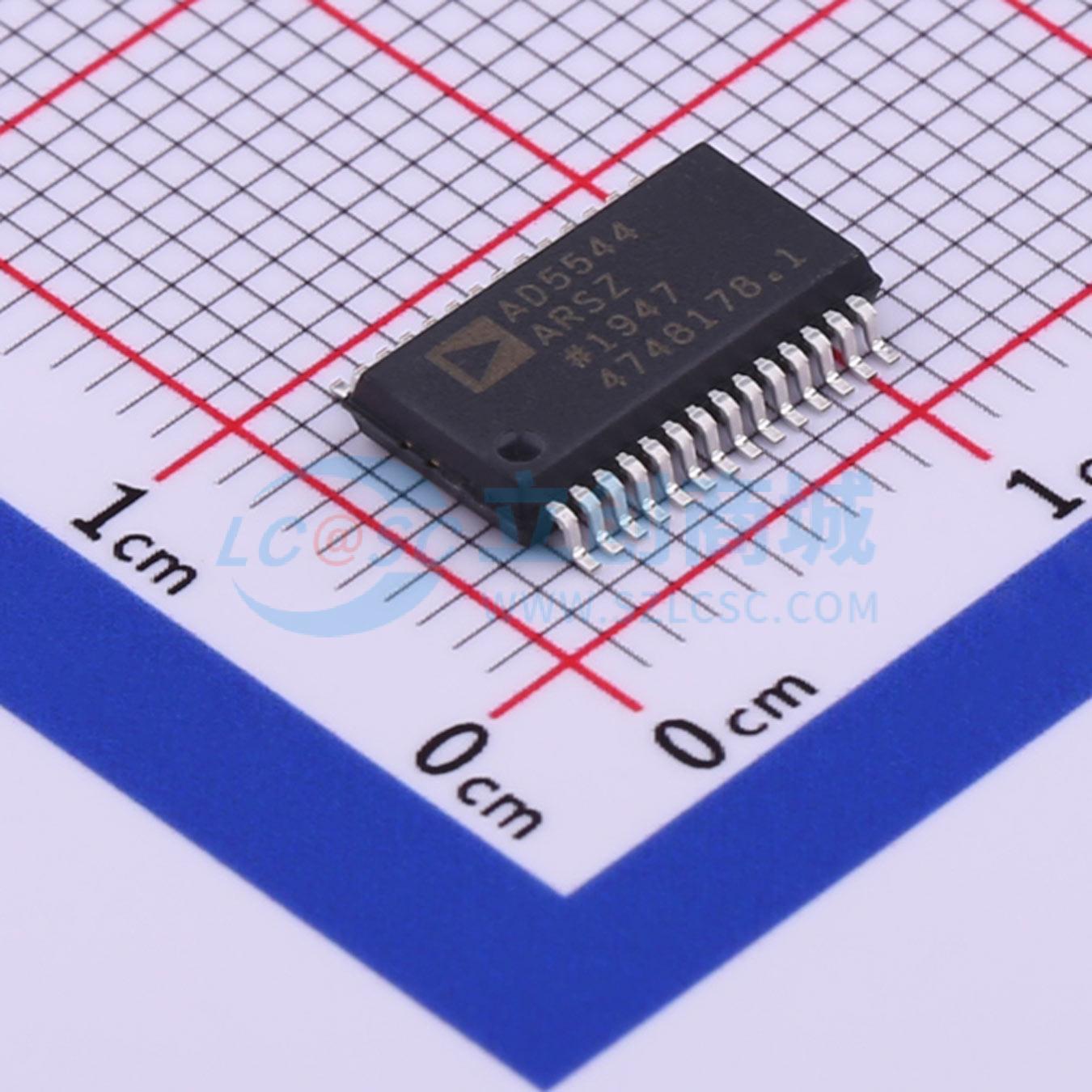

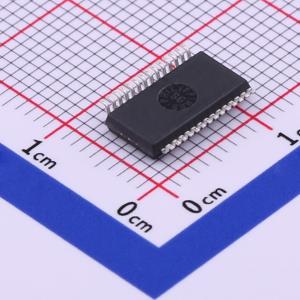

AD5544ARSZ
4通道、电流输出、串行输入、16/14位DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5544ARSZ
- 商品编号
- C514220
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.445克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 4 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 900ns | |
| 输出类型 | - | |
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+125℃ |
商品概述
AD5544/AD5554分别是四通道16/14位、电流输出数模转换器(DAC)，工作电压范围为2.7 V至5.5 V。 满量程输出电流由所施加的外部基准输入电压(V_REF X)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(R_FB)可提供温度跟踪和满量程电压输出。 双缓冲串行数据接口利用串行数据输入(SDI)、芯片选择(CS)和时钟(CLK)信号，提供高速、三线式、SPI和微控制器兼容型输入。采用多个封装时，还可以通过串行数据输出引脚(SDO)，将这些DAC以菊花链形式相连。利用共用的电平敏感型、加载DAC选通(LDAC)输入，可以通过先前加载的输入寄存器同时更新所有DAC。此外，在系统通电时，内部上电复位功能可迫使输出电压处于零电平。MSB引脚允许进行系统复位置位(RS)，从而在MSB = 0时将所有寄存器强制为零电平代码，或在MSB = 1时强制为半量程代码。 AD5544采用紧凑型28引脚SSOP和32引脚LFCSP封装。 AD5554采用紧凑型28引脚SSOP封装。
商品特性
- AD5544：16位分辨率积分非线性(INL)：±1 LSB(B级)
- AD5554：14位分辨率积分非线性(INL)：±0.5 LSB(B级)
- 满量程电流：2 mA±20%，V_REF = ±10 V
- ±0.1%建立时间为0.9 μs
- 乘法带宽：12 MHz
- 中量程突波：-1 nV/s
- 中量程或零电平复位
- 4个单独的四象限乘法基准电压输入
- SPI兼容型三线式接口
- 双缓冲寄存器使能
- 多通道同步变化
- 内部上电复位
- 温度范围：-40°C至+125°C
应用领域
- 自动测试设备
- 仪器仪表
- 数字控制校准
