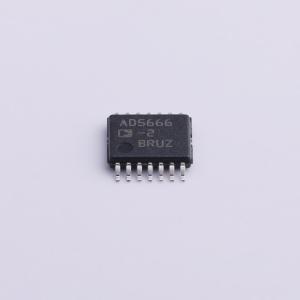

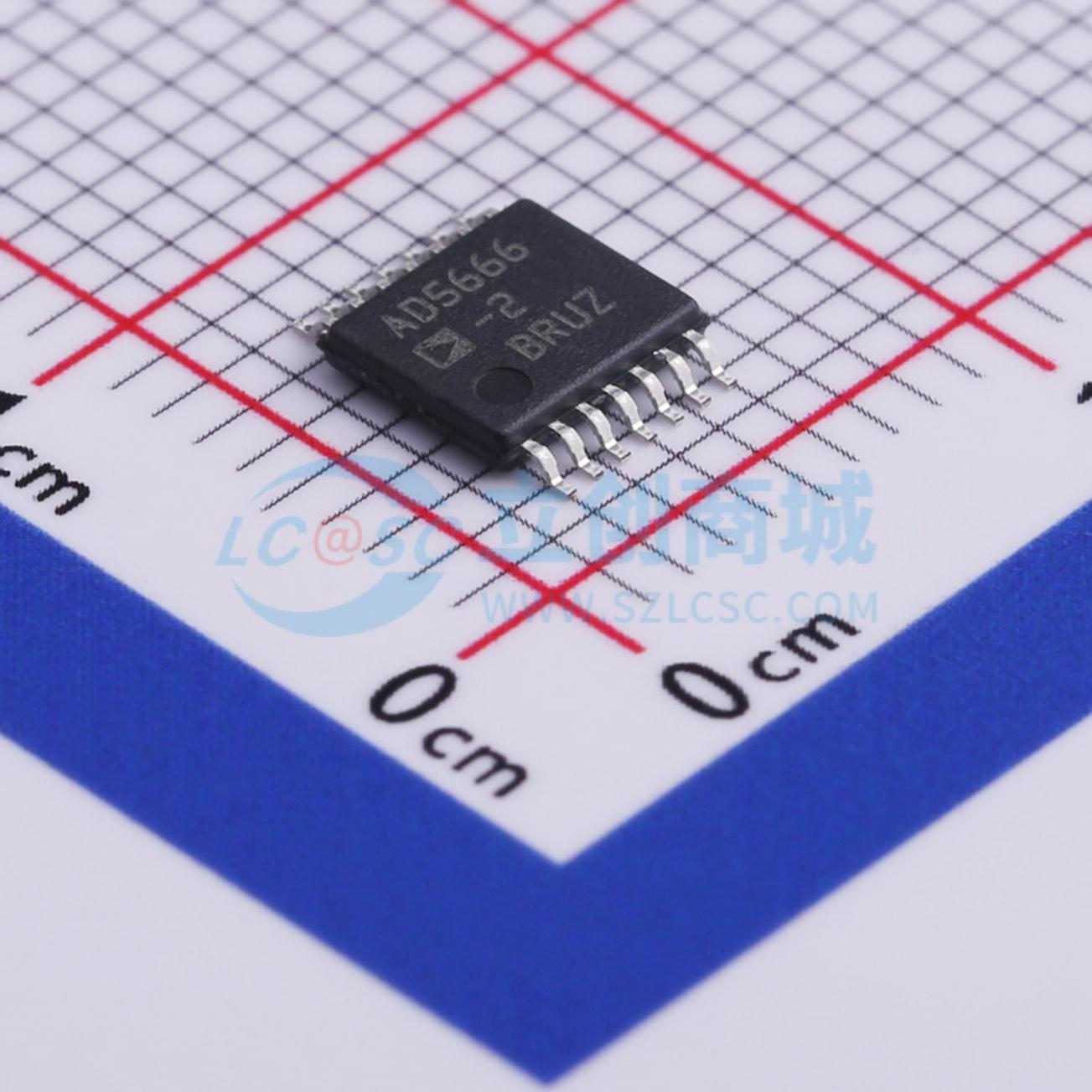

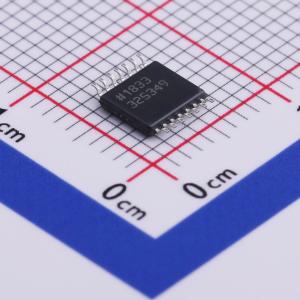

AD5666BRUZ-2REEL7
四通道、16位DAC，内置最大10 ppm/°C片内基准电压源，采用14引脚TSSOP封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低功耗、四路、16位、缓冲电压输出DAC。器件采用2.7V至5.5V单电源供电，设计上保证单调。具有片上参考，内部增益为2，AD5666-1有1.25V、5ppm/°C参考，提供2.5V满量程输出；AD5666-2有2.5V、5ppm/°C参考，提供5V满量程输出。板载参考在上电时关闭，允许使用外部参考，通过写入DAC开启内部参考
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5666BRUZ-2REEL7
- 商品编号
- C514223
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 4 | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 10us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 16LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 数据速率 | 50MHz | |
| 静态电流 | 1.3mA |
商品概述
AD5666是一款低功耗、四路、16位、带缓冲电压输出的数模转换器（DAC）。该器件采用2.7 V至5.5 V单电源供电，设计上保证单调特性。 AD5666内置一个内部增益为2的片上基准源。AD5666 - 1具有一个1.25 V、温度系数为5 ppm/℃的基准源，可提供2.5 V的满量程输出；AD5666 - 2具有一个2.5 V、温度系数为5 ppm/℃的基准源，可提供5 V的满量程输出。上电时片上基准源处于关闭状态，允许使用外部基准源。通过向DAC写入数据可开启内部基准源。 该器件集成了上电复位电路，可确保DAC输出在上电时为0 V（POR引脚为低电平）或中间量程（POR引脚为高电平），并保持该电平直至进行有效写入操作。该器件具备掉电功能，在5 V电源下可将器件电流消耗降至400 nA，且在掉电模式下可为任意或所有DAC通道提供软件可选的输出负载。 利用LDAC功能可同时更新所有DAC的输出，还具备用户可选DAC通道同时更新的附加功能。此外，还有一个异步CLR信号，可将所有DAC清零至软件可选代码——0 V、中间量程或满量程。 AD5666采用灵活的三线串行接口，时钟速率最高可达50 MHz，兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。片上精密输出放大器可实现轨到轨输出摆幅。
商品特性
- 低功耗四路16位DAC
- 14引脚TSSOP封装
- 片上1.25 V/2.5 V、5 ppm/℃基准源
- 5 V电源下掉电电流至400 nA，3 V电源下至200 nA
- 2.7 V至5.5 V电源供电
- 设计上保证单调特性
- 上电复位至零量程或中间量程
- 三种掉电功能
- 带LDAC覆盖功能的硬件LDAC
- CLR功能可设置为可编程代码
- SDO菊花链选项
- 轨到轨操作
应用领域
- 过程控制
- 数据采集系统
- 便携式电池供电仪器
- 数字增益和失调调整
- 可编程电压和电流源
- 可编程衰减器
