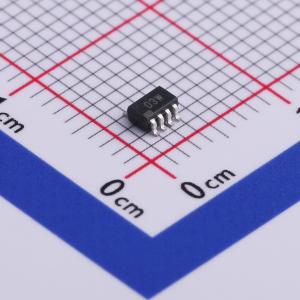

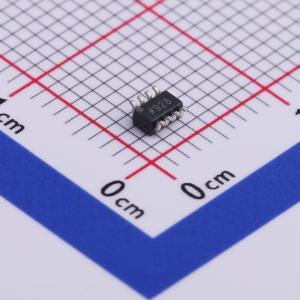

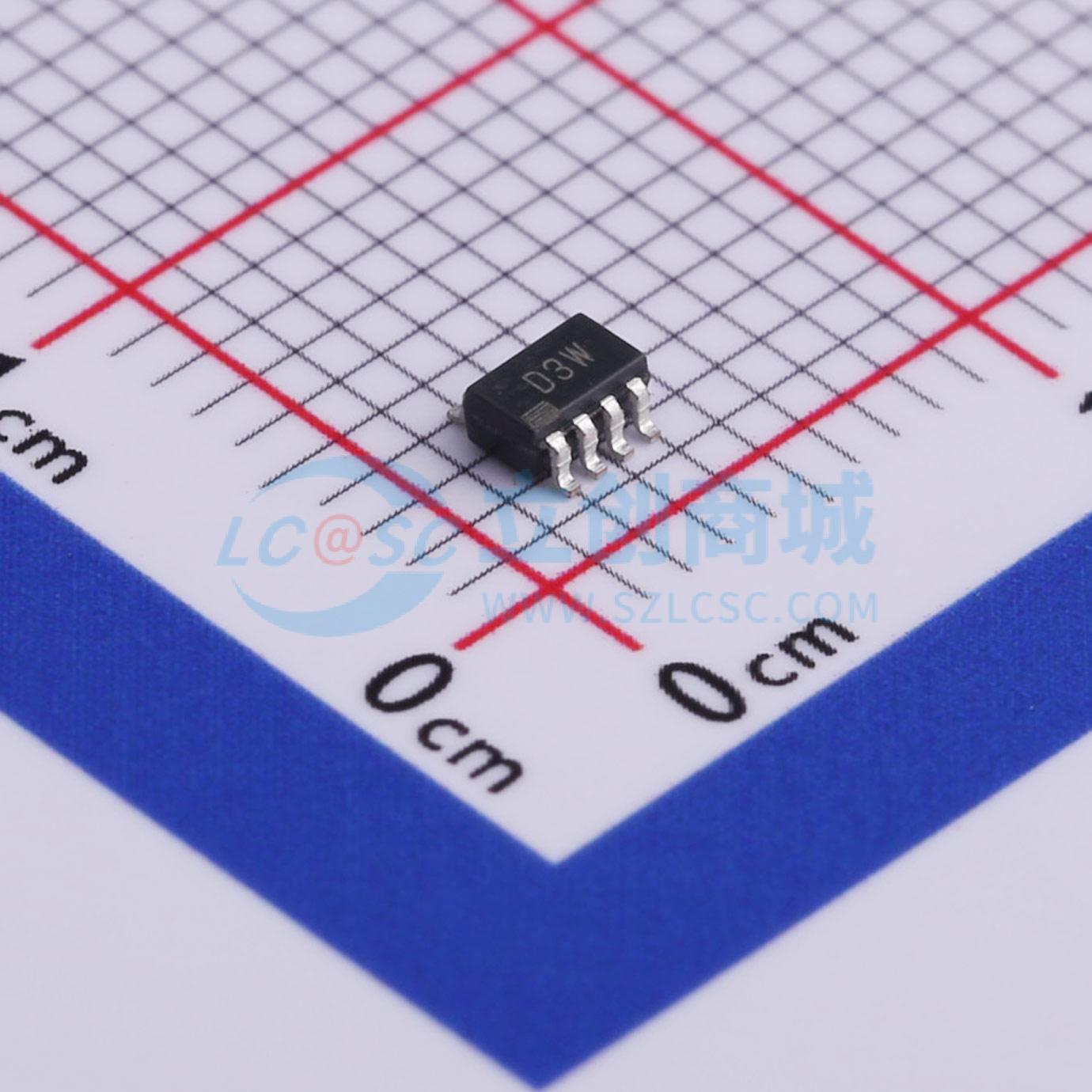

温馨提醒：图片仅供参考，商品以实物为准
AD5060BRJZ-1500RL7
14/16位VOUT nanoDAC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 全精度3V/5V、16位VOUTnanoDAC®转换器、缓冲输出、采用Sot23封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5060BRJZ-1500RL7
- 商品编号
- C514211
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 4us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 30MHz | |
| 静态电流 | 1mA |
商品概述
AD5040和AD5060是低功耗、单通道14/16位缓冲电压输出DAC，采用2.7V至5.5V单电源供电。相对精度为±1LSB，保证工作单调性，微分非线性(DNL)为±1LSB。采用灵活的三线式串行接口，能够以最高30MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。基准电压通过外部V_REF脚。
商品特性
- 单通道14/16位DAC，INL = 1 LSB
- 上电复位至中量程或零电平
- 通过设计保证单调性
- 3种省电功能
- 低功耗，串行接口采用施密特触发式输入
- 8引脚小型SOT23封装，低功耗
- 快速建立时间，典型值为4μs
- 2.7 V至5.5 V电源供电
- 上电时毛刺非常低
- SYNC中断设置
应用领域
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
