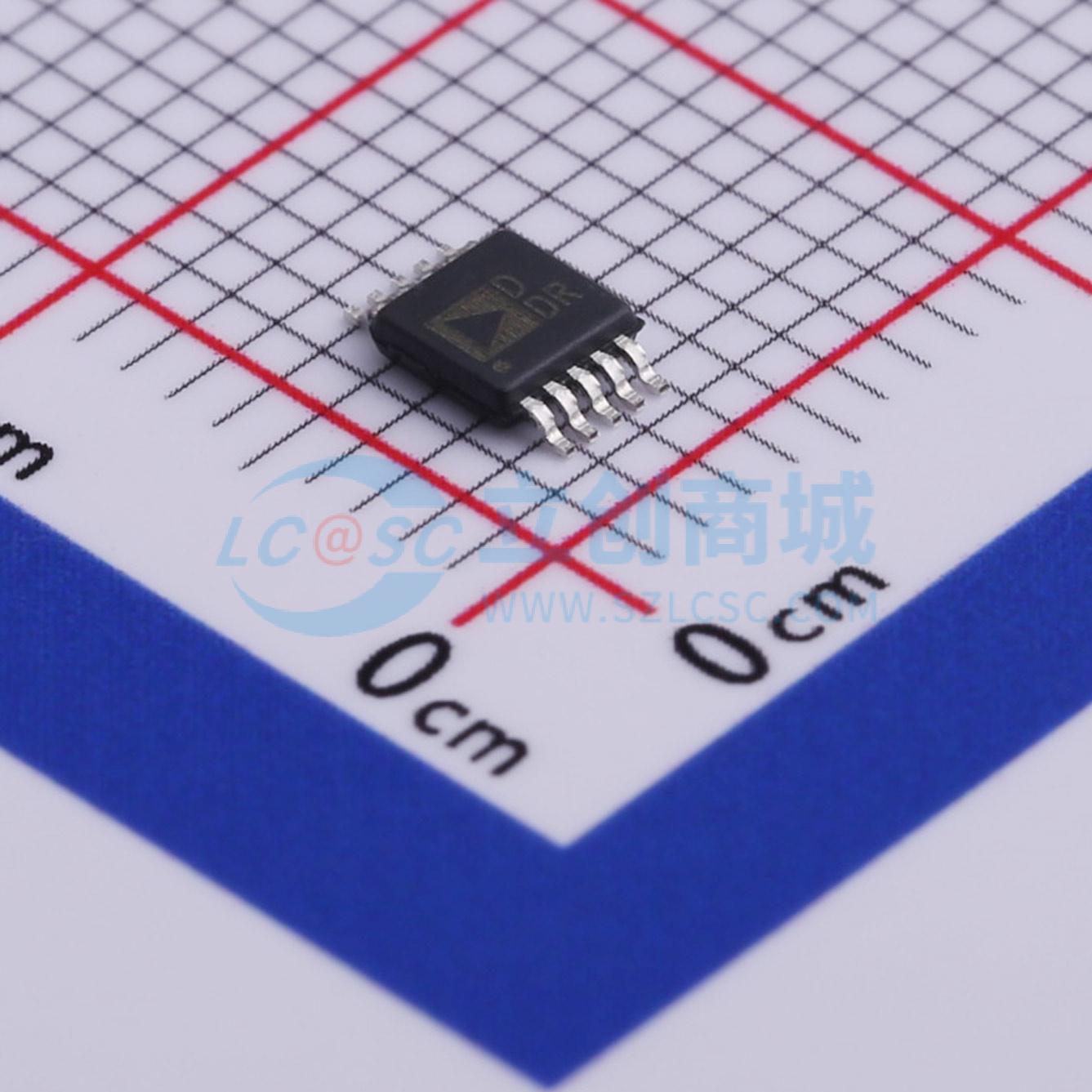

温馨提醒：图片仅供参考，商品以实物为准
AD5175BRMZ-10-RL7
单通道1024位数字电位计
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD5175 是一款单通道、1024 位置分辨率的数字电位器，结合了行业领先的可变电阻性能和非易失性存储器（NVM），采用紧凑型封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5175BRMZ-10-RL7
- 商品编号
- C514212
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 70kΩ | |
| 抽头数 | 1024 | |
| 通道数 | 1 | |
| 精度 | ±15% | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 35ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 存储类型 | 50-TP | |
| 带宽 | 700kHz | |
| 静态电流 | 1uA |
商品概述
AD5175是一款单通道、1024抽头数字电位器，在紧凑的封装中集成了业界领先的可变电阻性能和非易失性存储器（NVM）。 该器件支持±2.5 V至±2.75 V的双电源供电和2.7 V至5.5 V的单电源供电，并提供50次可编程（50 - TP）存储器。 AD5175器件的抽头设置可通过与I²C兼容的数字接口进行控制。在将电阻值编程到50 - TP存储器之前，允许进行无限次调整。AD5175无需任何外部电压源来熔断熔丝，且有50次永久编程机会。在50 - TP激活期间，永久熔断熔丝命令会锁定电阻位置（类似于在机械电位器上涂抹环氧树脂）。 AD5175提供3 mm×3 mm 10引脚LFCSP封装和10引脚MSOP封装。该器件保证在-40℃至+125℃的扩展工业温度范围内工作。
商品特性
- 单通道，1024抽头分辨率
- 标称电阻70 kΩ
- 50次可编程（50 - TP）抽头存储器
- 电位器模式温度系数：35 ppm/℃
- 2.7 V至5.5 V单电源供电
- ±2.5 V至±2.75 V双电源供电，适用于交流或双极性应用
- 与I²C兼容的接口
- 抽头设置和存储器回读
- 上电时从存储器刷新
- 电阻容差存储在存储器中
- 薄型LFCSP，10引脚，3 mm×3 mm×0.8 mm封装
- 紧凑型MSOP，10引脚，mm×4.9 mm×1.1 mm封装
应用领域
- 替代机械电位器
- 运算放大器：可变增益控制
- 仪器仪表：增益、失调调整
- 可编程电压 - 电流转换
- 可编程滤波器、延迟、时间常数
- 可编程电源
- 传感器校准
