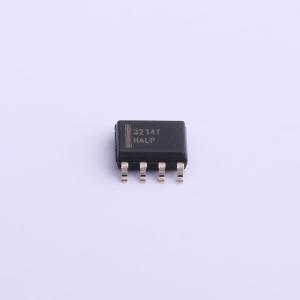

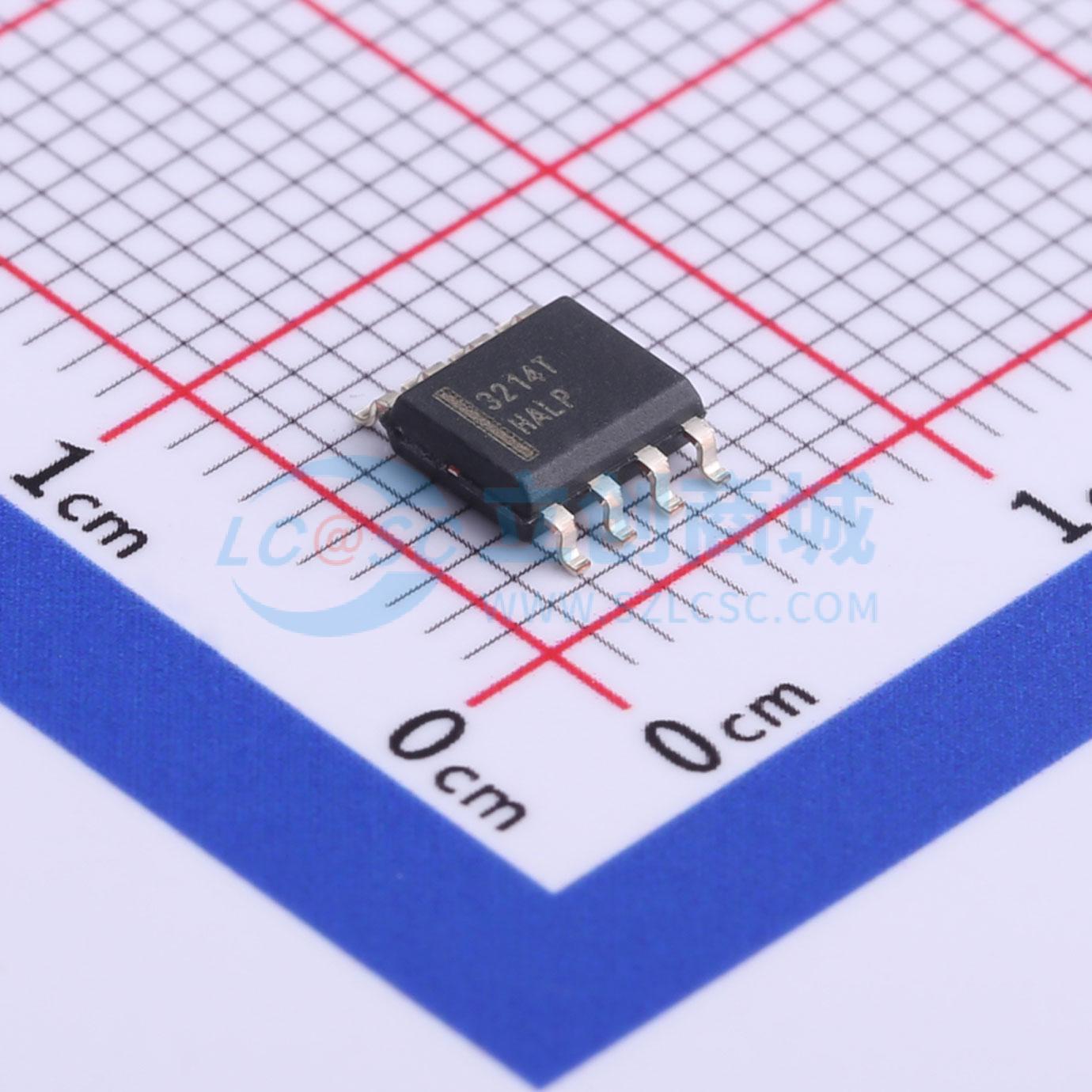

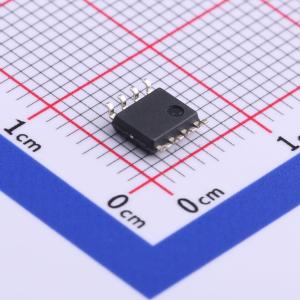

FAN3214TMX

描述: FAN3213 和 FAN3214 双 4A 门极驱动器以较短的开关间隔提供高峰值电流脉冲，用于在低侧开关应用中驱动 N 沟道增强模式 MOSFET。它们均提供 TTL 输入阈值。内部电路将输出保持在低电平，直到电源电压处于运行范围内，从而提供欠压锁定功能。另外，这些驱动器具有匹配的 A 和 B 沟道之间内部传播延迟，适用于需要严格计时双门极驱动器的应用，如同步整流器。这还可以实现两个驱动器的并联联接，使得驱动一个 MOSFET 的电流能力能够有效加倍。FAN3213/14 驱动器集成了用于最终输出级的 MillerDrive 结构。此双极-MOSFET 组合在 MOSFET 导通/关断过程的米勒平坦区阶段提供高电流，可最大程度降低开关损耗，同时可提供轨对轨电压摆幅和逆向电流能力。FAN3213 提供两个反相驱动器，FAN3214 提供两个非反相驱动器。两者均采用标准 8 引脚 SOIC 封装。
品牌名称: onsemi(安森美)
商品型号: FAN3214TMX
商品编号: C512882
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.111克(g)

商品参数

商品概述

FAN3213和FAN3214双路4 A栅极驱动器旨在通过在短开关间隔内提供高峰值电流脉冲，驱动低端开关应用中的N沟道增强型MOSFET。它们均具备TTL输入阈值。内部电路通过在电源电压达到工作范围之前将输出保持为低电平，实现欠压锁定功能。此外，对于需要严格时序的双栅极驱动应用（如同步整流器），该驱动器的A和B通道之间具有匹配的内部传播延迟。这也允许将两个驱动器并联，从而有效使驱动单个MOSFET的电流能力加倍。 FAN3213/14驱动器的末级输出采用了MillerDrive™架构。这种双极MOSFET组合在MOSFET导通/关断过程的米勒平台阶段提供大电流，以最大限度地降低开关损耗，同时提供轨到轨电压摆幅和反向电流能力。 FAN3213提供两个反相驱动器，FAN3214提供两个同相驱动器。两者均采用标准8引脚SOIC封装。

商品特性

行业标准引脚排列
4.5至18 V工作范围
VDD = 12 V时，峰值灌电流/拉电流为5 A
Vour = 6 V时，灌电流为4.3 A/拉电流为2.8 A
TTL输入阈值
两种双独立驱动器版本： - 双反相（FAN3213） - 双同相（FAN3214）无输入时，内部电阻使驱动器关断
MillerDrive™技术
负载为2.2 nF时，典型上升/下降时间为12 ns / 9 ns
典型传播延迟小于20 ns，与另一通道的匹配误差在1 ns以内
通过通道并联实现双倍电流能力
标准SOIC - 8封装
环境温度范围为 - 40℃至 + 125℃
符合AEC - Q100汽车级标准（F085版本）

应用领域

开关模式电源
高效MOSFET开关
同步整流电路
DC - DC转换器
汽车级电机控制系统（F085版本）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	5A

	属性	参数值
	拉电流(IOH)	5A
	工作电压	4.5V~18V
	上升时间(tr)	12ns
	下降时间(tf)	9ns
	工作温度	-40℃~+125℃
