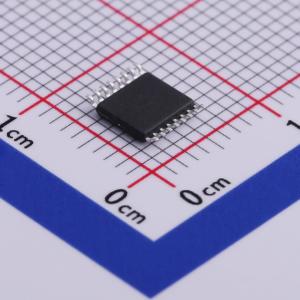

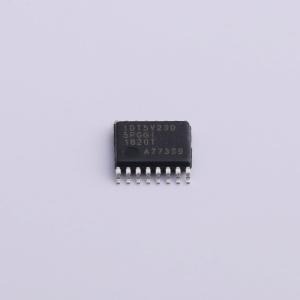

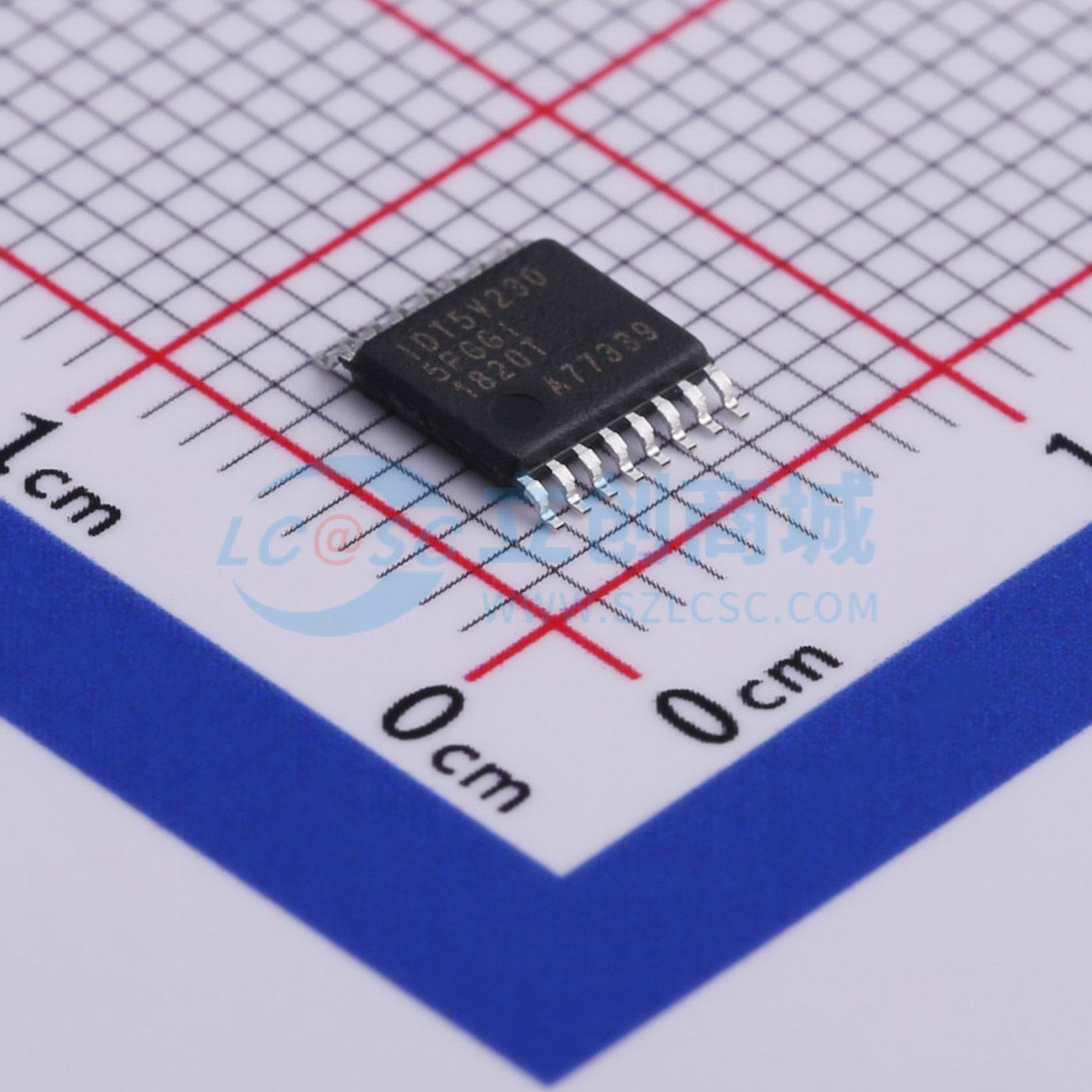

5V2305PGGI8实物图
  • 5V2305PGGI8商品缩略图
  • 5V2305PGGI8商品缩略图
  • 5V2305PGGI8商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

5V2305PGGI8

5V2305PGGI8

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
5V2305PGGI8
商品编号
C512357
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.084克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率200MHz
输入通道数-
输出通道数5
属性参数值
工作电压2.3V~3.6V
输出偏斜-
工作温度-40℃~+85℃
功能特性输出使能/关断

商品概述

  • 适用于通用应用的高性能 1:5 时钟驱动器。在 VDD = 2.5V 时,工作频率可达 170MHz;在 VDD = 3.3V 时,工作频率可达 200MHz。
  • 在 3.3V 工作时,引脚间偏斜 < 75ps。
  • VDD 范围:2.3V 至 3.6V。
  • 输出使能毛刺抑制。
  • 提供 TSSOP 和 VFQFPN 封装。
  • 一款高性能、低偏斜的时钟缓冲器,工作频率可达 200MHz。一组五个输出端可提供低偏斜的 CLK 副本。通过使用控制引脚 G,无论 CLK 输入如何,Y(0:4) 组的输出都可置于低电平状态。该器件可在 2.5V 和 3.3V 环境下工作。内置的输出使能毛刺抑制功能可确保输出使能序列同步,以分配全周期时钟信号。
  • 工作温度范围为 -40℃ 至 +85℃。

商品特性

  • 适用于通用应用的高性能 1:5 时钟驱动器。
  • 在 VDD = 2.5V 时,工作频率可达 170MHz。
  • 在 VDD = 3.3V 时,工作频率可达 200MHz。
  • 在 3.3V 工作时,引脚间偏斜 < 75ps。
  • VDD 范围:2.3V 至 3.6V。
  • 输出使能毛刺抑制。
  • 提供 TSSOP 和 VFQFPN 封装。
