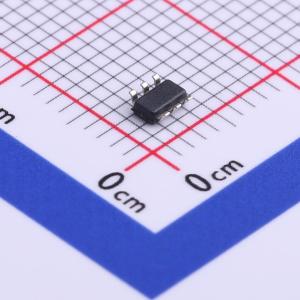

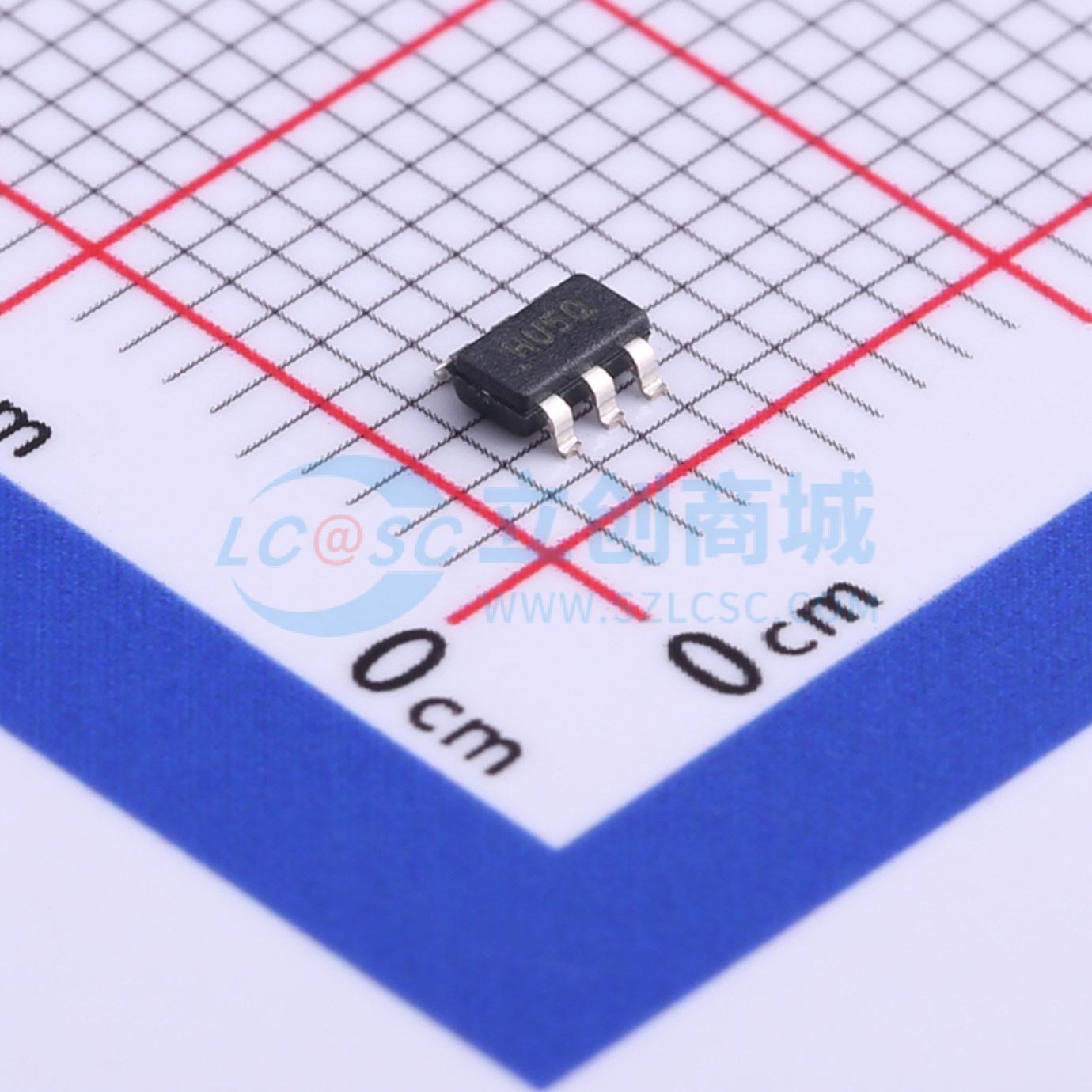

MCP1623T-I/CHY

高效同步升压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP1623T-I/CHY是一款高效、同步升压DC-DC转换器,适用于单节、双节或三节碱性、镍镉、镍氢和单节锂离子或锂聚合物电池供电的应用。它具有低启动电压、固定频率、同步整流和可调输出电压范围等特点。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1623T-I/CHY
商品编号: C511300
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

MCP1623/24是一款紧凑、高效、固定频率的同步升压型DC-DC转换器。它为采用单节、两节或三节碱性电池、镍镉电池、镍氢电池，以及单节锂离子或锂聚合物电池供电的PIC微控制器应用提供了易于使用的电源解决方案。低电压技术使稳压器能够在低至0.65V的输入电压下启动，且不会产生高浪涌电流或输出电压过冲。通过集成低电阻N沟道升压开关和同步P沟道开关，实现了高效率。所有补偿和保护电路均集成在内，以减少外部元件数量。对于待机应用，MCP1624在无负载运行时仅消耗19μA电流。 “真正的”负载断开模式在禁用（EN = GND）时，通过消除从输入到输出的正常升压调节器二极管路径，实现输入与输出的隔离。此模式下输入电流消耗小于1μA。输出电压由一个小型外部电阻分压器设定。

商品特性

典型效率高达96%
典型峰值输入电流限制为425 mA：
- 在输入电压为1.2V、输出电压为3.3V时，输出电流大于50 mA
- 在输入电压为2.4V、输出电压为3.3V时，输出电流大于175 mA
- 在输入电压为3.3V、输出电压为5.0V时，输出电流大于175 mA
低启动电压：典型值为0.65V，输出电压为3.3V时输出电流为1 mA
低工作输入电压：典型值为0.35V，输出电压为3.3V时输出电流为1 mA
可调输出电压范围：2.0V至5.5V
最大输入电压：≤输出电压<5.5V
自动PFM/PWM工作模式（MCP1624）
仅PWM工作模式（MCP1623）
PWM工作频率：500 kHz
器件静态电流低：典型PFM模式下为19 μA
内部同步整流器
内部补偿
浪涌电流限制和内部软启动
真正的负载断开功能
关断电流（所有状态）：<1 μA
低噪声、抗振铃控制
过温保护
可用封装：
- 6引脚SOT - 23
- 8引脚2 x 3 DFN

应用领域

单节、两节和三节碱性电池以及镍氢/镍镉电池供电的低功耗PIC微控制器应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2V~5.5V
	输出电压	2V~5.5V
	输出电流	-
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	220uA
	开关管(内置/外置)	内置
	输出类型	可调
