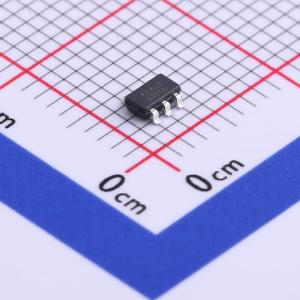

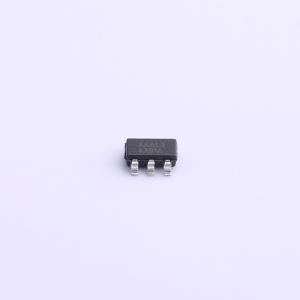

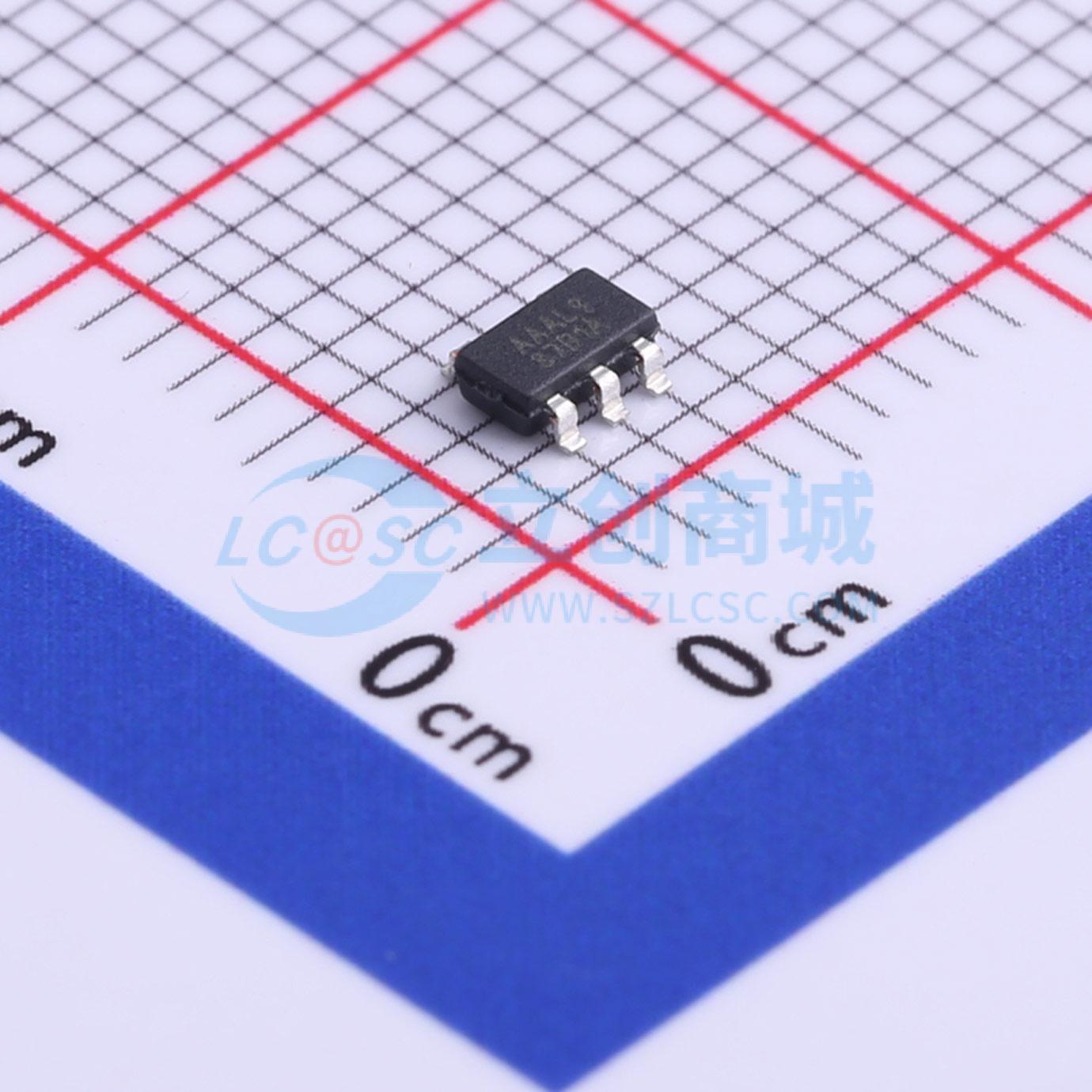

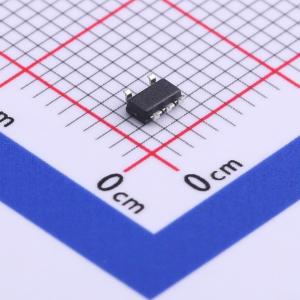

温馨提醒：图片仅供参考，商品以实物为准

MCP1661T-E/OT

高效率集成开关PWM升压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP1661是一款紧凑、高效、固定频率、非同步升压DC-DC转换器,集成了36V、800mΩ NMOS开关。它提供了高效的空间节省高压升压电源解决方案,适用于由两节或三节碱性、终极锂、NiCd、NiMH电池或单节Li-lon或Li-Polymer电池供电的应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1661T-E/OT
商品编号: C511301
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

MCP1661器件是一款紧凑、高效、固定频率、非同步升压型DC-DC转换器，集成了一个36V、800 mΩ的NMOS开关。它为采用两节或三节碱性电池、锂原电池、镍镉电池、镍氢电池、单节锂离子或锂聚合物电池供电的应用提供了节省空间的高压升压电源解决方案。集成开关通过1.3A逐周期电感峰值电流限制操作进行保护。设有输出过压保护功能，在反馈电阻意外断开或反馈引脚接地短路的情况下，该功能会停止开关操作。低压技术使稳压器能够在低电压输入下启动，而不会产生高浪涌电流或输出电压过冲。该器件具有欠压锁定（UVLO）功能，可避免两节电池供电应用在低输入电压或电池电量耗尽时启动和运行。对于待机应用（EN = GND），器件停止开关操作，进入睡眠模式，输入电流消耗为200 nA（典型值）。 MCP1661易于使用，可在小尺寸印刷电路板（PCB）面积内构建经典的升压、SEPIC或反激式DC-DC转换器。所有补偿和保护电路均集成在内，以减少外部元件数量。采用陶瓷输入和输出电容器。

商品特性

36V、800 mΩ集成开关
效率高达92%
高输出电压范围：最高32V
1.3A峰值输入电流限制：
- 在5.0V输入电压、12V输出电压时，输出电流 > 200 mA
- 在3.3V输入电压、12V输出电压时，输出电流 > 125 mA
- 在4.2V输入电压、24V输出电压时，输出电流 > 100 mA
输入电压范围：2.4V至5.5V
欠压锁定（UVLO）：
- 输入电压上升时的UVLO：典型值2.3V
- 输入电压下降时的UVLO：典型值1.85V
无负载输入电流：典型值250 μA
睡眠模式下典型静态电流为200 nA
带跳跃模式的PWM操作：500 kHz
反馈电压基准：VFB = 1.227V
逐周期电流限制
内部补偿
浪涌电流限制和内部软启动
以下情况下的输出过压保护（OVP）：
- 反馈引脚接地短路
- 反馈分压器断开
过温保护
易于配置为SEPIC或反激式拓扑
可用封装：
- 5引脚SOT-23
- 8引脚2x3 TDFN

应用领域

两节和三节碱性、锂原、镍氢/镍镉便携式产品
单节锂离子电池升压至5V、12V或24V转换器
便携式应用的LCD偏置电源
拍照手机闪光灯
便携式医疗设备
手持式仪器
单节锂离子电池升压至3.0V或3.3V的SEPIC应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.4V~5.5V
	输出电压	1.227V~32V
	输出电流	125mA
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	内置
	输出类型	可调
