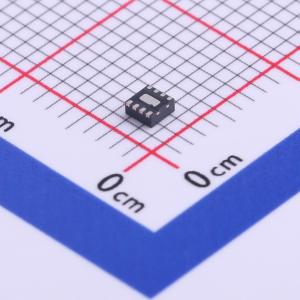

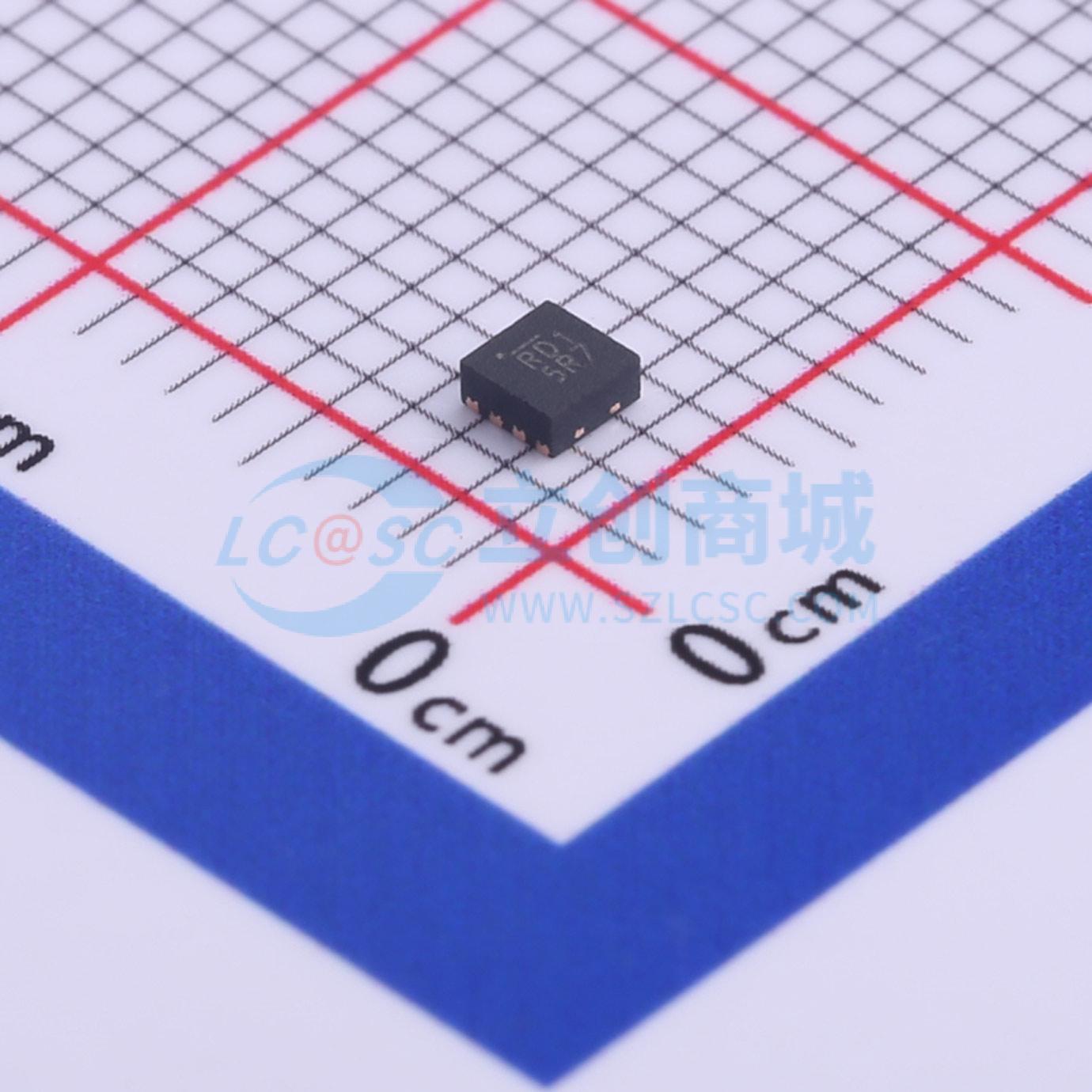

MIC2601YML-TR
MIC2601YML-TR
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2601YML-TR
- 商品编号
- C512201
- 商品封装
- MLF-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4.5V~20V | |
| 输出电压 | 4.5V~40V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.02MHz~1.38MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MIC2601/2是一款1.2MHz/2MHz的PWM DC/DC升压开关稳压器，采用2mm x 2mm MLF封装。MIC2601/2内置40V/1.2A开关，可实现高功率密度，能在极小的占位面积内为大负载供电。 MIC2601/2采用1.2MHz/2MHz恒定频率PWM电流模式控制。它具备内部补偿功能，可提供出色的瞬态响应和输出调节性能。高频操作允许使用小型、薄型的外部元件，从而节省电路板空间。固定频率PWM方案还可减少输入电源的杂散开关噪声和纹波。 软启动功能可降低浪涌电流，且可通过外部电容进行编程。 MIC2601/2采用2mm x 2mm 8引脚MLF无引脚封装。两款器件均具备输出过压保护功能。 MIC2601/2的工作结温范围为-40℃至+125℃。
商品特性
- 宽输入电压范围：4.5V至20V
- 输出电压可调至40V
- 1.2A开关电流
- MIC2601工作频率为1.2MHz
- MIC2602工作频率为2MHz
- 使用小型陶瓷电容即可稳定工作
- 高效率
- 可编程软启动
- 关断电流<10μA
- 欠压锁定（UVLO）
- 输出过压保护
- 过温关断
- 8引脚2mm x 2mm MLF封装
- 结温范围-40℃至+125℃
应用领域
- 多媒体机顶盒/天线
- 宽带通信
- TFT-LCD偏置电源
- 偏置电源
- 正输出稳压器
- SEPIC转换器
- DSL应用
- 本地升压稳压器
