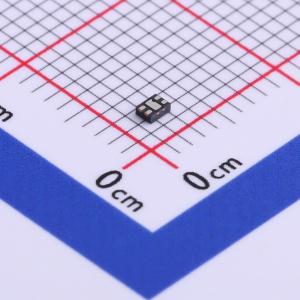

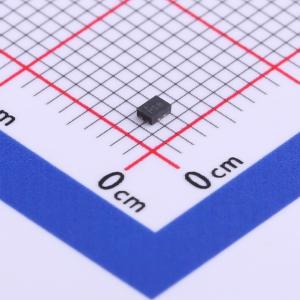

温馨提醒：图片仅供参考，商品以实物为准
MIC5302-1.8YMT-TR
MIC5302-1.8YMT-TR
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC5302-1.8YMT-TR
- 商品编号
- C512209
- 商品封装
- MLF-4(1.2x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 42dB@(20kHz) | |
| 压差 | 100mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 120uA | |
| 噪声 | 120uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MIC5302是一款超小型、超低压差CMOS稳压器（ULDO™），非常适合当今要求最为苛刻的便携式应用，包括手机射频电源、相机模块、数码相机和摄像机的图像传感器、个人数字助理（PDA）、便携式媒体播放器（PMP）以及主板空间有限的电脑摄像头。它具有极低的压差、极低的输出噪声，可在2.3V至5.5V的输入电压下工作，最大输出电流可达150mA。 它的初始精度为2%，接地电流低（总电流通常为85µA），具备热保护和限流保护功能。MIC5302还可进入零关断模式电流状态，禁用时不消耗电流。 MIC5302采用超小型4引脚1.2mm x 1.6mm Thin MLF封装，仅占用1.92mm²的PCB面积，与SC - 70和2mm x 2mm MLF封装相比，主板面积减少了50%。其工作结温范围为 - 40°C至 + 125°C，有固定输出电压版本，采用无铅（符合RoHS标准）Thin MLF封装。
商品特性
- 超小型1.2mm×1.6mm Thin MLF封装
- 低压差：150mA时为50mV
- 输出噪声120µVrms
- 输入电压范围：2.3V至5.5V
- 保证输出电流150mA
- 使用陶瓷输出电容时稳定
- 低静态电流，总电流85µA
- 开启时间35µs
- 高输出精度 – 初始精度±2%，全温度范围±3%
应用领域
- 移动电话
- 个人数字助理（PDA）
- GPS接收器
- 便携式媒体播放器
- 便携式电子设备
- 数码相机和摄像机
