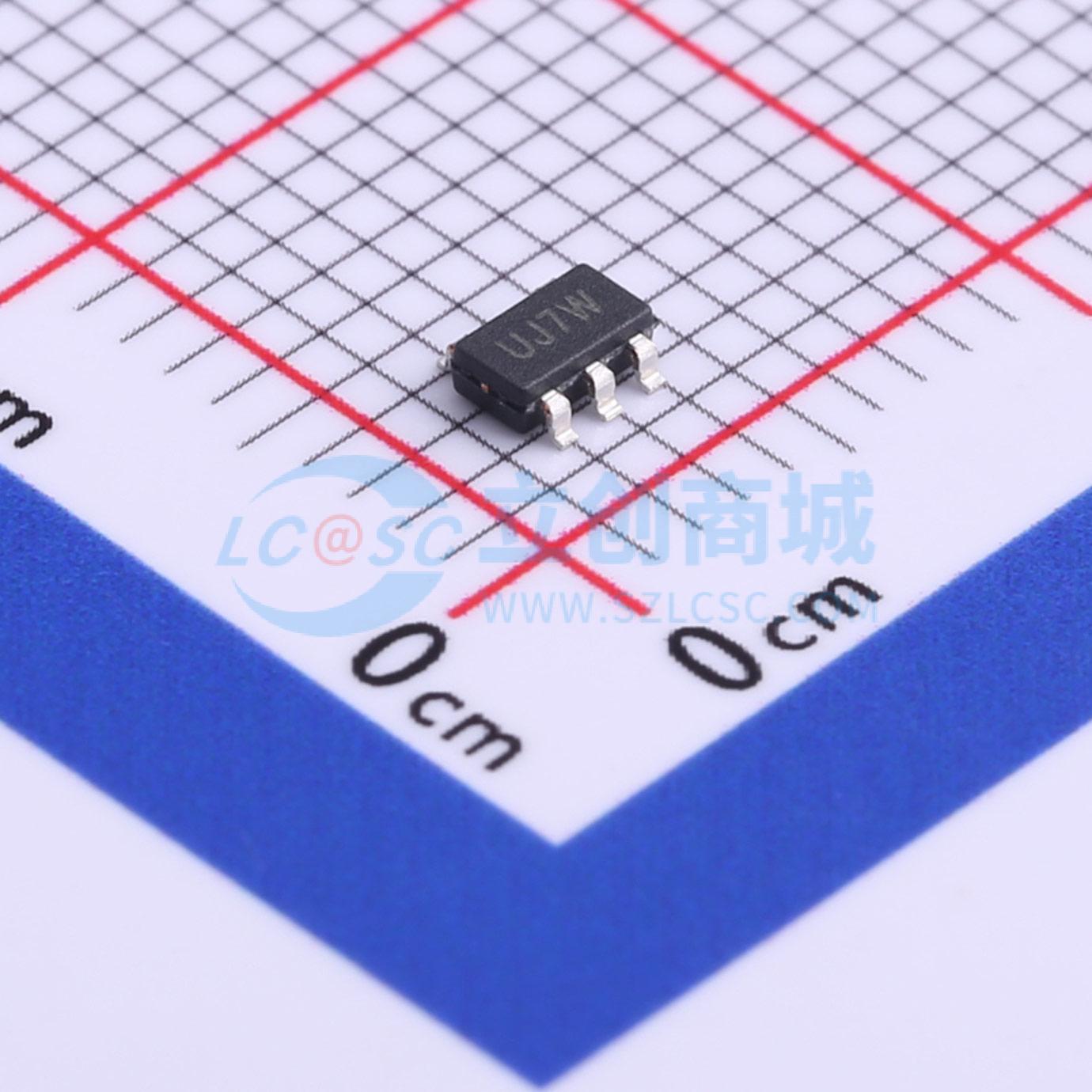

温馨提醒：图片仅供参考，商品以实物为准

TC2185-5.0VCTTR

带关断和基准旁路功能的CMOS LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高精度（典型为±0.4%）的CMOS升级产品，用于替代双极性低压差稳压器（LDO），如LP2980。总电源电流典型值为55μA，比双极性稳压器低20至60倍。该设备的主要特点包括低噪声运行（外加旁路参考）、低压差电压（满载时，TC2014典型为45mV，TC2015为90mV，TC2185为140mV）以及对负载阶跃变化的快速响应。当关断输入为低电平时，电源电流降至0.5μA（最大值），输出电压降至零。这些设备还集成了过流和过温保护。该产品搭配1μF输出电容时稳定，最大输出电流分别为50mA、100mA和150mA。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC2185-5.0VCTTR
商品编号: C515537
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TC2014、TC2015和TC2185是高精度（典型值±0.4%）的CMOS低压差线性稳压器（LDO），是双极性LDO（如LP2980）的升级产品。总电源电流典型值为55 μA，比双极性稳压器低20至60倍。该器件的主要特性包括低噪声运行（带旁路参考）、低压差电压（满载时，TC2014典型值为45 mV，TC2015典型值为90 mV，TC2185典型值为140 mV）以及对负载阶跃变化的快速响应。当关断输入为低电平时，电源电流降至0.5 μA（最大值），输出电压VOUT降为零。这些器件还集成了过流和过温保护功能。 TC2014、TC2015和TC2185在使用1 μF输出电容时性能稳定，最大输出电流分别为50 mA、100 mA和150 mA。

商品特性

低电源电流：80 μA（最大值）
低压差电压：150 mA时典型值为140 mV
高输出电压精度：典型值±0.4%
标准或定制输出电压
节能关断模式
用于超低噪声运行的参考旁路输入
快速关断响应时间：典型值60 μs
过流和过温保护
节省空间的5引脚SOT - 23A封装
与双极性稳压器引脚兼容的升级产品
宽工作温度范围：-40℃至+125℃
标准输出电压选项：1.8V、2.5V、2.6V、2.7V、2.8V、2.85V、3.0V、3.3V、5.0V

应用领域

电池供电系统
便携式计算机
医疗仪器
仪表设备
蜂窝/GSM/PHS手机
开关电源的线性后置稳压器
寻呼机

数据手册PDF

放大查看下载PDF

优惠活动

6.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)

	属性	参数值
	压差	210mV@(150mA)
	静态电流(Iq)	80uA
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
