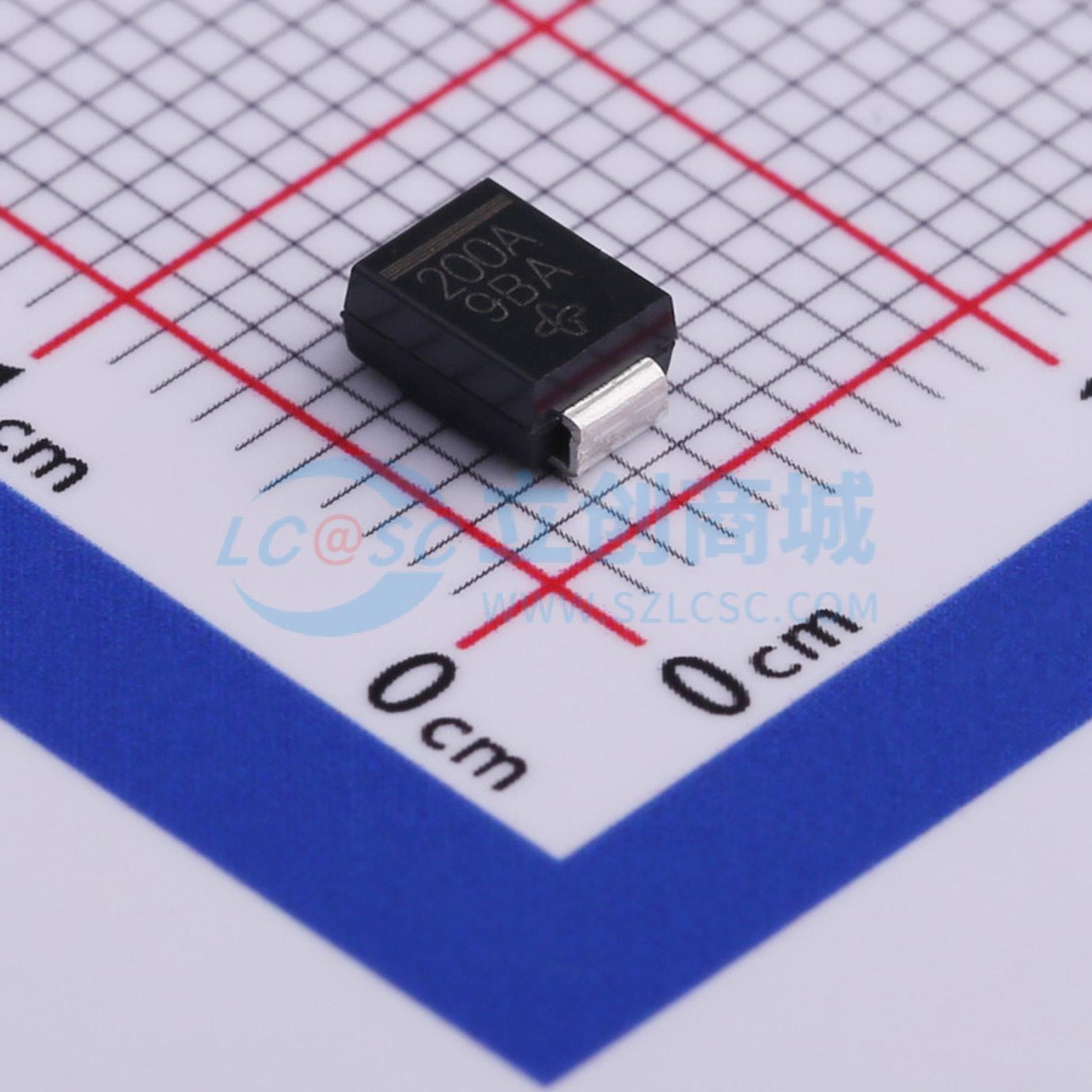

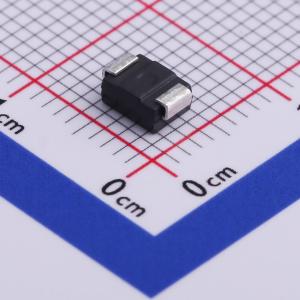

温馨提醒：图片仅供参考，商品以实物为准
P6SMB200A-E3/52
单向TVS 171V截止 峰值浪涌电流：2.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低外形封装。 适合自动贴装。 玻璃钝化芯片结。 提供单向和双向类型。 10/1000 μs 波形下具有 600 W 峰值脉冲功率能力，重复率（占空比）：0.01 %。 出色的钳位能力。应用：用于消费、计算机、工业和电信领域的 IC、MOSFET、传感器单元信号线，保护敏感电子设备免受电感负载开关和雷击引起的电压瞬变影响
- 品牌名称
- VISHAY(威世)
- 商品型号
- P6SMB200A-E3/52
- 商品编号
- C515652
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 171V | |
| 钳位电压 | 274V | |
| 峰值脉冲电流(Ipp) | 2.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压(VBR) | 190V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- Low-profile package
- Suitable for automatic placement
- Glass-passivated chip junction
- Unidirectional and bidirectional types available
- 600 W peak pulse power capability with a 10/1000 μs waveform, repetition rate (duty cycle): 0.01%
- Excellent clamping capability
- Very fast response time
- Low incremental surge resistance
- Meets MSL Level 1, with a maximum LF peak of 260°C according to J-STD-020
- AEC-Q101 certification available
- Automotive ordering codes: Base P/N HE3 or P/N HM3
应用领域
- For sensitive electronic devices to protect against voltage transients caused by inductive load switching and lighting on the signal lines of ICs, MOSFETs, consumer, computer, industrial, and telecommunications sensor units.
