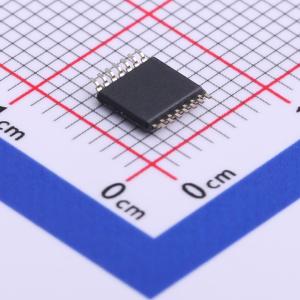

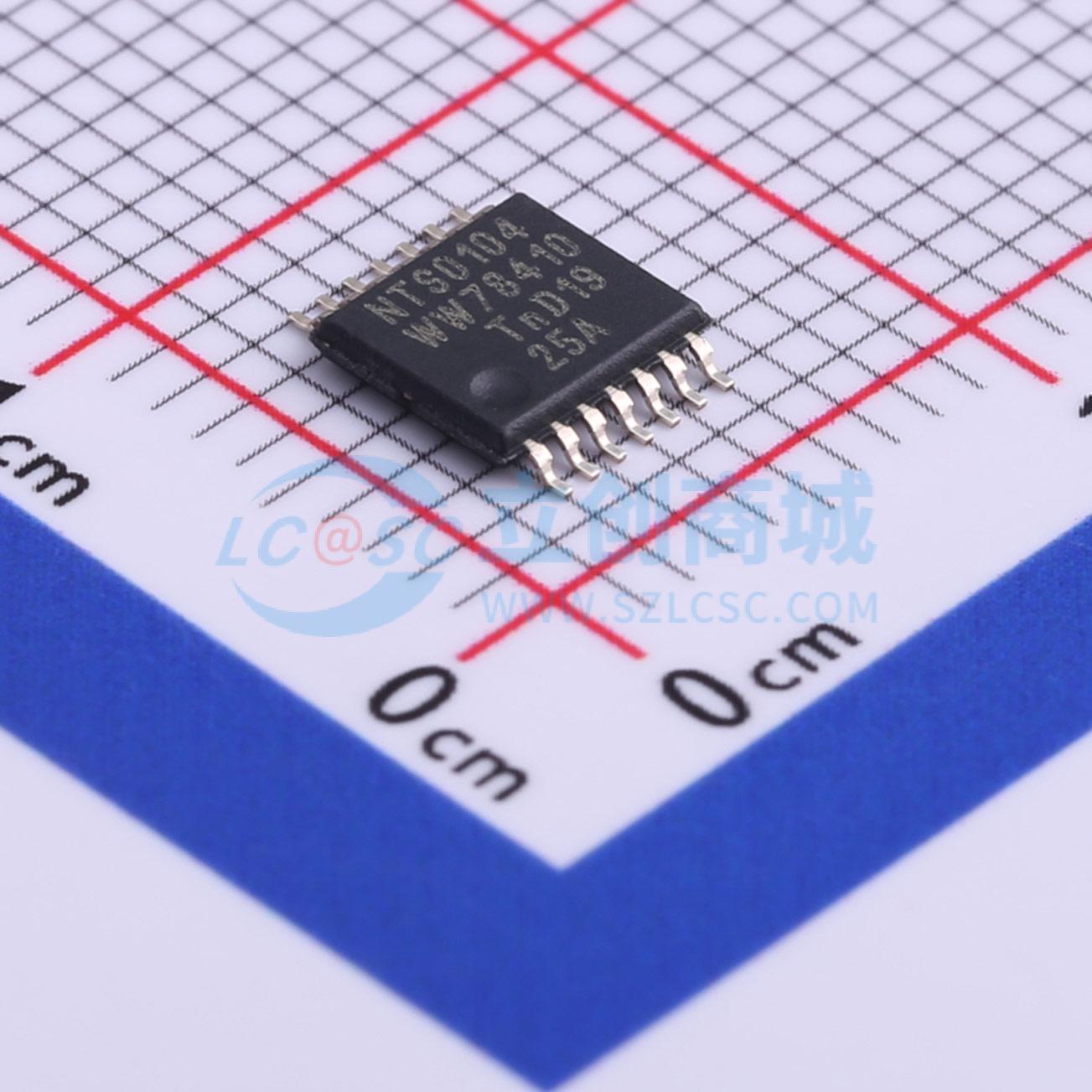

温馨提醒：图片仅供参考，商品以实物为准

NTS0104PW-Q100J

双电源电平转换收发器，漏极开路，自动方向感应

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NTS0104是一款具有自动方向感应功能的4位双电源转换收发器，可实现双向电压电平转换。它具有两个4位输入输出端口（An和Bn）、一个输出使能输入（OE）和两个电源引脚（VCC(A)和VCC(B)）。VCC(A)可在1至任意电压之间供电
品牌名称: NXP(恩智浦)
商品型号: NTS0104PW-Q100J
商品编号: C515575
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

	属性	参数值
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	自动方向检测；断电保护；输出使能高阻；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	SMBus；I2C；UART；单总线
	芯片类型	电平转换器

商品概述

NTS0104是一款4位开漏输出双电源电平转换收发器，带自动方向检测功能，可实现双向电压电平转换。该器件拥有两个4位输入输出端口、一个输出使能输入引脚和两个电源引脚VCC(A)与VCC(B)，VCC(A)的供电范围为1.65V~3.6V，VCC(B)的供电范围为2.3V~5.5V，可实现1.8V、2.5V、3.3V和5.0V任意电压节点之间的电平转换。An引脚与OE引脚参考VCC(A)电压，Bn引脚参考VCC(B)电压；OE引脚为低电平时，输出进入高阻关断状态。该器件针对部分掉电应用做了完整规范，IOFF电路可禁用输出，避免器件掉电时产生破坏性回流电流。

商品特性

供电电压范围宽，VCC(A)为1.65V~3.6V，VCC(B)为2.3V~5.5V
推挽模式下最大数据速率可达50Mbps
集成IOFF电路，支持部分掉电模式工作
输入可承受最高5.5V电压
具备ESD保护，A端口HBM JESD22-A114E Class 2等级超过2500V，B端口HBM JESD22-A114E Class 3B等级超过8000V，MM JESD22-A115-A等级超过200V，CDM JESD22-C101E等级超过1500V，NTS0104UK为1000V，B端口IEC61000-4-2接触放电等级超过8000V
闩锁性能超过100mA，符合JESD 78B Class II规范
提供多种封装选项
提供两种工作温度范围规格，分别为-40℃~+85℃和-40℃~+125℃

应用领域

I²C/SMBus
UART
GPIO

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	50Mbps
	工作电压(VCCA)	1.65V~3.6V
	工作电压(VCCB)	2.3V~5.5V
	元件数	1
