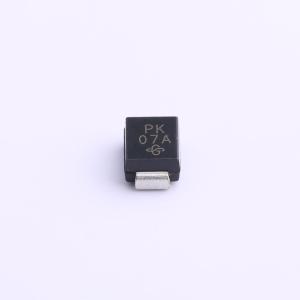

温馨提醒：图片仅供参考，商品以实物为准
SMBJ130CA-E3/52
双向TVS 130V截止 峰值浪涌电流：2.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。 适合自动贴装。 玻璃钝化芯片结。 提供单向和双向两种类型。 采用10/1000 μs波形时，峰值脉冲功率能力为600 W，重复率（占空比）：0.01%。 出色的钳位能力。应用：用于保护敏感电子设备，防止由电感负载开关和闪电在消费、计算机、工业和电信领域的IC、MOSFET、传感器单元信号线上引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ130CA-E3/52
- 商品编号
- C515649
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 130V | |
| 钳位电压 | 209V | |
| 峰值脉冲电流(Ipp) | 2.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 144V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适用于自动贴装
- 玻璃钝化芯片结
- 有单向和双向可选
- 采用10 / 1000 μs波形时，峰值脉冲功率能力为600 W，重复率（占空比）：0.01%
- 出色的钳位能力
- 响应时间极快
- 浪涌电阻增量低
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260°C
- 可提供AEC-Q101认证产品
应用领域
- 用于保护敏感电子设备，防止因感性负载开关和雷击在IC、MOSFET以及消费、计算机、工业和电信领域传感器单元的信号线上产生的电压瞬变。
