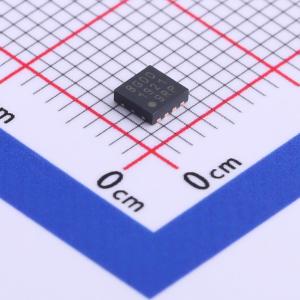

TC1301B-GDDVMFTR

具有微控制器复位监控功能的双输出LDO：VOUT1 = 1.5V至3.3V（300 mA），VOUT2 = 1.5V至3.3V（150 mA），VRESET = 2.20V至3.20V 提供输出电压和复位阈值电压选项 低压差电压：VOUT1 = 104 mV（300 mA，典型值），VOUT2 = 150 mV（150 mA，典型值） 低电源电流：116 μA（典型值），TC1301A/B两个输出电压均可用 参考旁路输入，实现低噪声运行 两个输出电压在最小1 μF陶瓷输出电容下保持稳定 复位检测电压独立输入（TC1301A） VOUT1和VOUT2独立的关断引脚（TC1301B） 复位输出持续时间：300 ms（典型值） 节能关断工作模式 从关断状态唤醒：5.3 μs（典型值） 提供小型8引脚DFN和MSOP封装选项 工作结温范围：-40°C至+125°C 过温及过流保护

TC1301A/B将两个低压差（LDO）稳压器和一个微控制器复位功能集成到单个8引脚MSOP或DFN封装中。两个稳压器输出均具有低压差电压（VOUT1在300 mA时为104 mV，VOUT2在150 mA时为150 mV）、低静态电流消耗（每个58 μA）和典型0.5%的稳压精度。提供多种固定输出电压和检测电压组合。设有参考旁路引脚，可进一步降低输出噪声并提高两个LDO的电源抑制比。

TC1301A/B在最小1 μF陶瓷输出电容下，在整个线路和负载条件下保持稳定，并采用独特的补偿方案，对线路电压和负载电流的突然变化提供快速动态响应。

对于TC1301A，微控制器复位功能独立于VOUT1和VOUT2运行。复位功能的输入连接到VDET引脚。SHDN2引脚仅用于控制VOUT2的输出。VOUT1将随VIN上电和断电。

对于TC1301B，复位功能的检测电压输入内部连接到VOUT1。VOUT1和VOUT2均具有独立的关断能力。

其他特性包括过流限制和过温保护，结合起来可为所有负载故障情况提供可靠的设计。

• 具有微控制器复位监控功能的双输出LDO：VOUT1 = 1.5V至3.3V（300 mA），VOUT2 = 1.5V至3.3V（150 mA），VRESET = 2.20V至3.20V
• 提供输出电压和复位阈值电压选项
• 低压差电压：VOUT1 = 104 mV（300 mA，典型值），VOUT2 = 150 mV（150 mA，典型值）
• 低电源电流：116 μA（典型值），TC1301A/B两个输出电压均可用
• 参考旁路输入，实现低噪声运行
• 两个输出电压在最小1 μF陶瓷输出电容下保持稳定
• 复位检测电压独立输入（TC1301A）
• VOUT1和VOUT2独立的关断引脚（TC1301B）
• 复位输出持续时间：300 ms（典型值）
• 节能关断工作模式
• 从关断状态唤醒：5.3 μs（典型值）
• 提供小型8引脚DFN和MSOP封装选项
• 工作结温范围：-40°C至+125°C
• 过温及过流保护

• 蜂窝/GSM/PHS手机
• 电池供电系统
• 手持式医疗仪器
• 便携式计算机/个人数字助理
• 开关电源的线性后置稳压器
• 寻呼机
