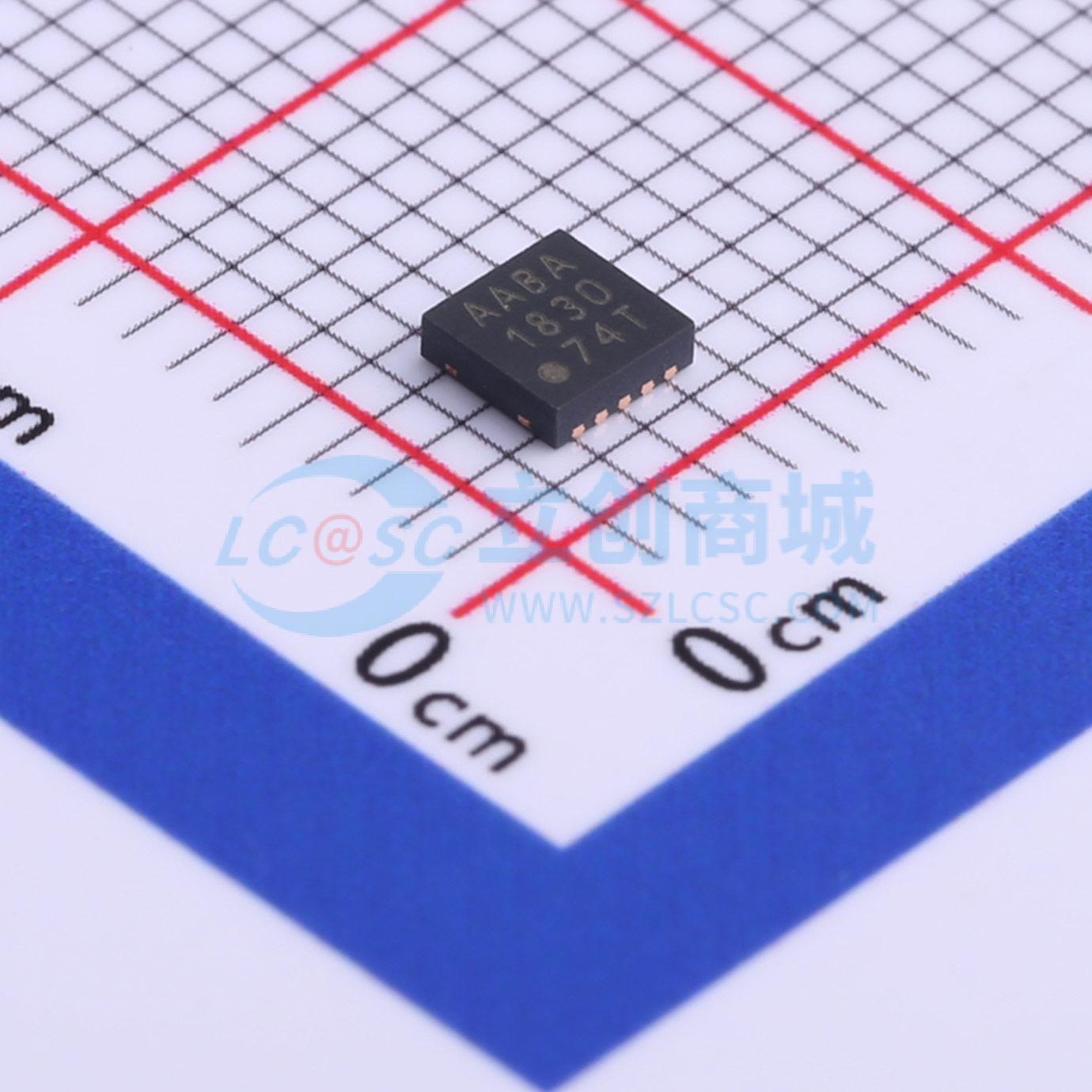

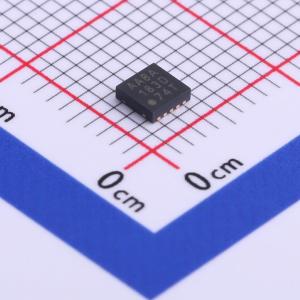

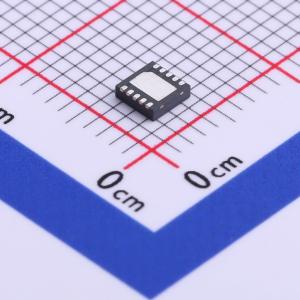

MCP4632T-502E/MF

MCP45XX和MCP46XX器件通过I²C接口提供了广泛的产品选择。该系列器件支持7位和8位电阻网络、易失性存储器配置以及电位器和变阻器引脚排列。

• 单或双电阻网络选项
• 电位器或变阻器配置选项
• 电阻网络分辨率 - 7位：128个电阻（129级） - 8位：256个电阻（257级）
• RAB电阻选项： - 5 kΩ - 10 kΩ - 50 kΩ - 100 kΩ
• 滑臂从最小刻度到最大刻度的操作
• 低滑臂电阻：75Ω（典型值）
• 低温漂： - 绝对值（变阻器）：典型值50 ppm（0℃至70℃） - 比例值（电位器）：典型值15 ppm
• I²C串行接口 - 支持100 kHz、400 kHz和3.4 MHz
• 串行协议允许： - 高速读写滑臂位置 - 滑臂位置递增/递减
• 通过终端控制（TCON）寄存器实现电阻网络终端断开功能
• 欠压复位保护（典型值1.5V）
• 串行接口静态电流（典型值2.5 μA）
• 高耐压数字输入：最高12.5V
• 宽工作电压： - 2.7V至5.5V - 器件特性规定 - 1.8V至5.5V - 器件工作
• 宽带宽（-3dB）操作： - 5.0 kΩ器件典型值2 MHz
• 扩展温度范围（-40℃至+125℃）
