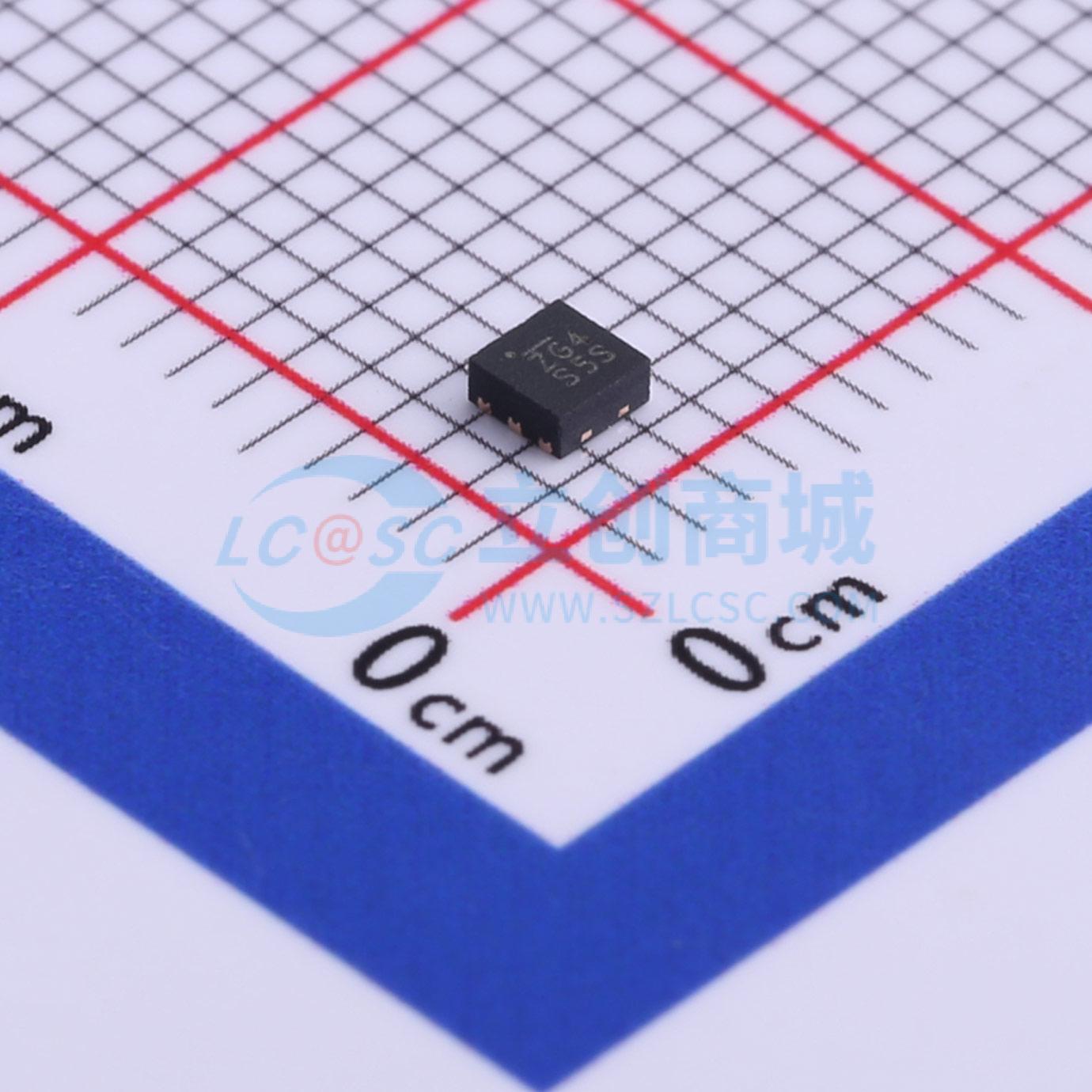

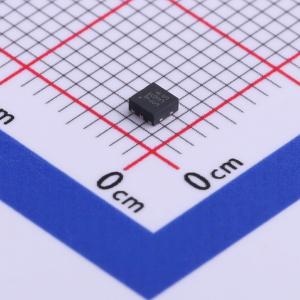

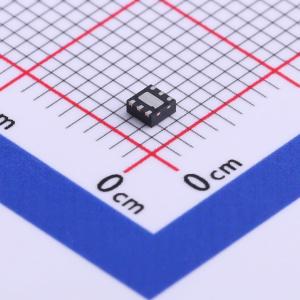

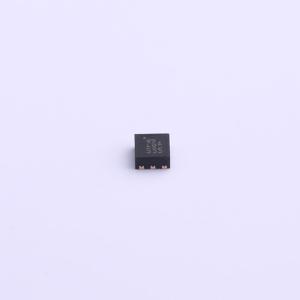

温馨提醒：图片仅供参考，商品以实物为准
MIC47050-1.2YML-TR
MIC47050-1.2YML-TR
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC47050-1.2YML-TR
- 商品编号
- C515507
- 商品封装
- DFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 3.6V | |
| 输出电压 | 1.2V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 50dB@(10kHz) | |
| 压差 | 44mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6uA | |
| 噪声 | 122.71uVrms | |
| 特性 | 过热保护；带使能；欠压锁定 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
一款高速、超低压差（ULDO）双电源NMOS稳压器，专为利用多电源轨的负载点应用而设计，可生成低电压、大电流电源。在仅需1 μF陶瓷输出电容以确保稳定性的情况下，能够提供500 mA的输出电流。1.5%的输出电压精度、低压差电压（500 mA时为44 mV）和低接地电流，使该器件非常适合移动和负载点应用。
具有NMOS输出级，输出阻抗极低，能够对突然的负载变化做出极快响应。静态电流消耗低，可用于驱动移动处理器的核心电压，或对任何处理器中的核心DC/DC转换器进行后置稳压。
提供固定和可调输出电压版本，采用2 mm×2 mm的DFN和TDFN超小型封装，工作结温范围为-40°C至+125°C。
商品特性
- 电压范围 - 输入电压：1.0V至3.6V - 偏置电压：2.3V至5.5V
- 输出电压范围：0.4V至2.0V
- 500 mA时压差电压低至44 mV
- 初始输出电压精度为±1.5%
- 高带宽，瞬态响应极快
- 使用1 μF陶瓷输出电容即可稳定工作
- 逻辑电平使能输入
- 双电源电压均具备欠压锁定（UVLO）功能
- 采用热增强型2 mm×2 mm DFN和TDFN封装
- 结温范围：-40°C至+125°C
- 仅DFN封装通过AEC-Q100认证并具备生产件批准程序（PPAP）能力
应用领域
- 负载点应用
- 个人数字助理（PDA）、笔记本电脑和台式电脑
- 数据通信和电信系统
- 数字信号处理器（DSP）、可编程逻辑器件（PLD）和现场可编程门阵列（FPGA）电源
- 低电压后置稳压
